Натрий-катионитный параллельноточный фильтр ФИПа

Промышленные котельные, отопительные системы постоянно нуждаются в воде, чистой, без солевых примесей и катионов жесткости. Фильтры ФИПа I и II степени – это ионитные параллельноточные устройства, которые применяются для смягчения воды и его обессоливания. Фильтр ФИПа I используют для удаления солей из воды, не имеющей большую жесткость. Они очищают воду от образователей накипи Ca2+ и Mg2+, освобождают от соединений хлора, ненужных минералов.

Конструкция фильтров ФИПа I, II ступени и технические характеристики

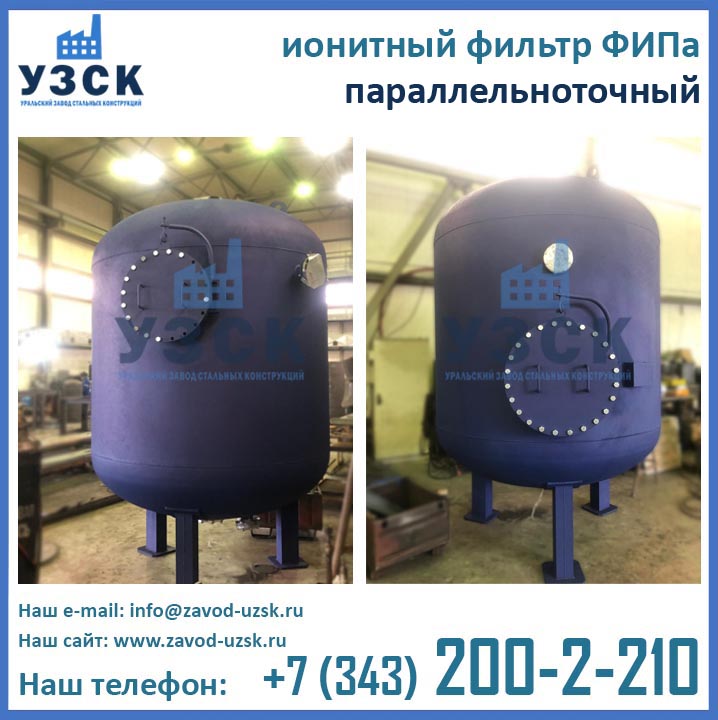

Натрий-катионитный параллельно-точный фильтр ФИПа представляет собой  вертикальный цилиндр  и состоит из набора следующих основных деталей:

• запорно-регулирующая арматура;
• днище в форме эллипса (сверху, снизу);
• упоры для постановки на основание (3 штуки);
• блоки для распределения (2 шт., снизу и сверху);
• пробоотборные емкости;
• система трубопроводов;
• манометры с 3-ходовыми кранами и сифонными трубками;
• крепежные и расходные материалы (уплотнитель, колпачки щелевые и прочее).

К цилиндрической обечайке фильтра  приваривается основной корпус. К нему присоединяются составные элементы:

1. Загрузка фильтрующего слоя происходит через верхний люк. Этот люк используется также для систематического осмотра внутреннего состояния корпуса, а при необходимости — для осуществления ремонта или монтажа  отдельных  частей.
2. В нижней части корпуса находится люк  для выгрузки фильтрата.
3. К верхнему днищу приваривается  трубопровод, через который в фильтр подается для очистки вода.
4. Внизу располагается трубопровод для отвода очищенной и смягченной воды. Эти трубопроводы называются фронтовыми.
5. Через ВДРУ подается вода, регенерацонный раствор, а затем, после отключения от рабочего цикла, удаляется взрыхляющая вода.
6. Через НДРУ отводится очищенная вода, регенерант, подается вода для взрыхления. Взрыхление слоя катионитов или анионитов предупреждает уплотнение фильтрующего слоя..
7. Для отбора пробы воды устанавливают трубки, соединенные с трубопроводами, подводящими и, наоборот, выводящими очищенную воду. Они снабжены манометрами, контролирующими давление.
8. В верхней части фильтра может накапливаться воздух. Его удаляют через специальное устройство для отвода воздуха.

Наше предприятие предлагает 2 способа приобретения фильтров ФИПа: купить готовое оборудование или заказать по своим индивидуальным размерам. Собственная производственная линия позволяет выпускать оборудования, соответствующего интересам заказчика. Наш завод гарантирует оптимальную стоимость продукции и ее высокое качество.

На предприятии производятся фильтры из углеродистой стали и из нержавеющей стали следующих марок:

• 08Х18Н10;
• AISI304;
• 08Х18Н10Т;
• 12Х18Н10Т;
• AISI321;
• 08Х17Н13М2Т;
• AISI316Ti;
• 03Х17Н14М3;
• AISI316L.

Внутренние части корпуса могут покрываться антикоррозийным средством, что позволяет фильтру работать с агрессивной рабочей средой.

Технические характеристики

Основные этапы работы фильтра

Работа ионитного параллельно-точного фильтра состоит из следующих стадий:

1. 1 стадия – это обессоливание и умягчение жидкости. На данном этапе происходит обмен ионов кальция и магния на ионы натрия-катионитовой загрузки.
2. 2 стадия — взрыхление ионитного слоя для профилактики уплотнения фильтрующего материала. Для этого открывают вентиль на трубопроводе для подачи взрыхляющей воды. Процесс взрыхления зависит от уровня осветленности воды и продолжается 15-30 минут при интенсивности 3-5 л/м2. После окончания процедуры вентили на трубопроводах для подачи и слива воды закрываются.
3. 3 стадия — регенерация фильтрующего материала. На этом этапе катионитный слой обогащается ионами натрия.
4. На 4-ой стадии проводится отмывка и сброс образующегося фильтрата. Процесс продолжается до тех пор, пока жесткость отмывочной воды на выходе не будет соответствовать норме.

Рабочий цикл фильтра продолжается до полного истощения фильтрующего материала. Затем фильтр останавливается и запускается режим полной регенерации.

Монтаж фильтров ионитных параллельно-точных типа ФИПа

Монтаж оборудования проводится непосредственно самим заказчиком или специализирующимися на установке данного оборудования организациями. Все работы должны соответствовать РД 34.15.027-93, где перечислены все требования к сборке и монтажу аппарата типа ФИПа. Монтированное оборудование вместе со всей обвязкой фронта трубопроводов проходит испытание на прочность при температуре воды — от 5С до 40С, t воздуха — до 5 С. Продолжительность испытательного периода — 10 мин.

Подготовка оборудования к эксплуатации

Для качественной работы фильтра и гарантированного срока службы перед эксплуатацией обязательны для выполнения следующие действия:

1.  Перед подачей воды в фильтр проверить отсутствие всяких засоров в верхнем и нижнем распределительных системах.
2. Загрузку катионита проводить слоями 75-100 мм.
3. Первый слой загружать аккуратно. Зерна катионита должны быть однородными, без примесей.
4. После загрузки каждого слоя проводить взрыхление и отмывку.
5. После загрузки всего материала провести общее взрыхление и удаление лишнего слоя.
6. В конце подготовительной процедуры фильтрующий слой отмывается от кислоты..

В конце подготовительной процедуры фильтрующий слой отмывается от кислоты.

Компания принимает заказы на производство ионитных параллельно-точных фильтров типа ФИПа любой сложности и комплектации. Возможно изготовление по индивидуальным заказам. Предприятие гарантирует качество всех составных частей оборудования, продолжительный  срок службы.
