Баки напорные БН (БНВ, БНХ, БНХ-П, БНХ-нж) / BN bosim tanklari

Напорные баки БН существуют двух разновидностей:

Баки БНВ – это баки вытеснители концентрированной серной кислоты, применяющиеся в системах водоподготовки тепловых и атомных электростанций, а также котельных и других объектов энергетической промышленности для подачи серной кислоты в мерники.

Баки БНХ представляют собой баки напорные для хранения и вытеснения концентрированных реагентов (едкого натра, серной и азотной кислот), используемых для приготовления регенерационных растворов для ионитных фильтров. Применяются в водоподготовительных установках ТЭС, АЭС, отопительных и промышленных котельных.

Bn bosim tanklari ikki xil:

BNV tanklari issiqlik va atom elektr stantsiyalarini suv tozalash tizimlarida, shuningdek, qozonxonalar va boshqa energiya sanoati ob’ektlarida ishlatiladigan konsentrlangan sulfat kislota o’rnini bosuvchi tanklardir.

BNH tanklari ionit filtrlari uchun regeneratsiya eritmalarini tayyorlash uchun ishlatiladigan konsentrlangan reagentlarni (Kostik natriy, sulfat va nitrat kislotalarni) saqlash va almashtirish uchun bosimli tanklar. Ular TPP, atom elektr stantsiyalari, isitish va sanoat qozonxonalarida suvni tozalash zavodlarida qo’llaniladi.

Область применения напорных баков

Баки вытеснители БНВ и напорные баки для хранения реагентов БНХ используются при таких технологических процессах очистки воды, как обесцвечивание, осветление, умягчение, очищение от примесей масел и нефтепродуктов, удаление железа и ферромагнетиков и т.п.

Основными сферами применения являются системы очистки воды как промышленного, так и бытового назначения. Встретить напорные баки можно в системах водоподготовки предприятий самых разнообразных отраслей промышленности: химической, пищевой, нефтеперерабатывающей, фармацевтической и т.д.; а также в водоподготовительных установках котельных и объектов коммунального хозяйства. Данное оборудование может применяться в узлах подготовки воды для отопления больниц, школ, детских садов, гостиниц, предприятий общепита и жилых комплексов.

BLC reagentlarini saqlash uchun BNV va bosim tanklarini ko’chiradigan tanklar oqartirish, tozalash, yumshatish, yog’lar va neft mahsulotlari aralashmalaridan tozalash, temir va ferromagnetiklarni olib tashlash kabi suvni tozalash jarayonlarida qo’llaniladi.

Dasturning asosiy yo’nalishlari sanoat va maishiy maqsadlarda suvni tozalash tizimlari hisoblanadi. Siz turli xil sanoat tarmoqlari korxonalarini suv tozalash tizimlarida bosim tanklarini topishingiz mumkin: kimyoviy, oziq-ovqat, neftni qayta ishlash, farmatsevtika va boshqalar.; shuningdek qozonxonalar va kommunal ob’ektlarni suv tozalash zavodlarida. Ushbu uskunalar shifoxonalar, maktablar, bolalar bog’chalari, mehmonxonalar, umumiy ovqatlanish korxonalari va turar-joy majmualarini isitish uchun suv tayyorlash markazlarida qo’llanilishi mumkin.

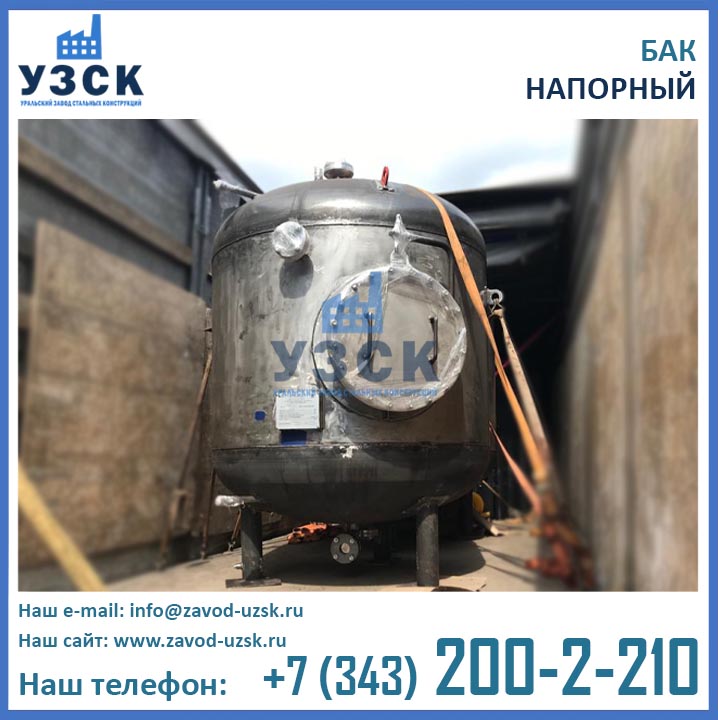

Бак напорный БНВ

Напорный бак вытеснитель данного типа имеет только один типоразмер: бак напорный БНВ-1,6

Основными элементами бака вытеснителя БНВ-1,6 с являются:

Вертикальный сварной корпус из цилиндрической стальной обечайки с приваренными снизу и сверху эллиптическими днищами
Штуцер для подвода и отвода серной кислоты приварен к верхнему днищу
Штуцер для подачи сжатого воздуха располагается в верхнем днище
Штуцер для спуска избыточного воздуха вварен в верхнее днище
Опоры для монтажа бака на фундамент

Изготовление бака вытеснителя БНВ-1,6 типового исполнения осуществляется из углеродистой стали (внутренняя поверхность емкости обрабатывается антикоррозионным материалом). Однако по желанию заказчика возможно производство баков БНВ из нержавеющей стали или низколегированной стали.

Основные характеристики напорных баков БНВ-1,6

Типоразмер	Объем, м³	Диаметр условный, мм	Рабочее давление, МПа	Высота, мм, не более	Масса, кг, не более
Бак напорный БНВ-1,6	1,6	1000	0,6	2620	650

Бак напорный БНХ

Напорные баки для хранения БНХ имеют несколько подвидов, отличающихся конструктивным и материальным исполнением:

Бак БНХ – напорный бак из углеродистой стали без подогревателя устанавливается в складских помещениях узлов водоподготовки. Напорный бак БНХ предназначен для установки внутри хранилищ, температура в которых не опускается ниже 0 ^оС.

Бак БНХ-П – напорный бак из углеродистой стали с подогревателем применяется при необходимости установки оборудования вне хранилища при более низких температурах, а также если требуется постоянный или периодический подогрев рабочей среды. Корпус бака, подогреватель и другие элементы конструкции изготавливаются из углеродистой стали с нанесением антикоррозионного покрытия на всю внутреннюю поверхность аппарата, контактирующую с рабочей средой.

Бак БНХ-НЖ – бак напорный из коррозионностойкой стали для хранения азотной кислоты. Изготовление баков данного типа осуществляется из нержавеющей стали.

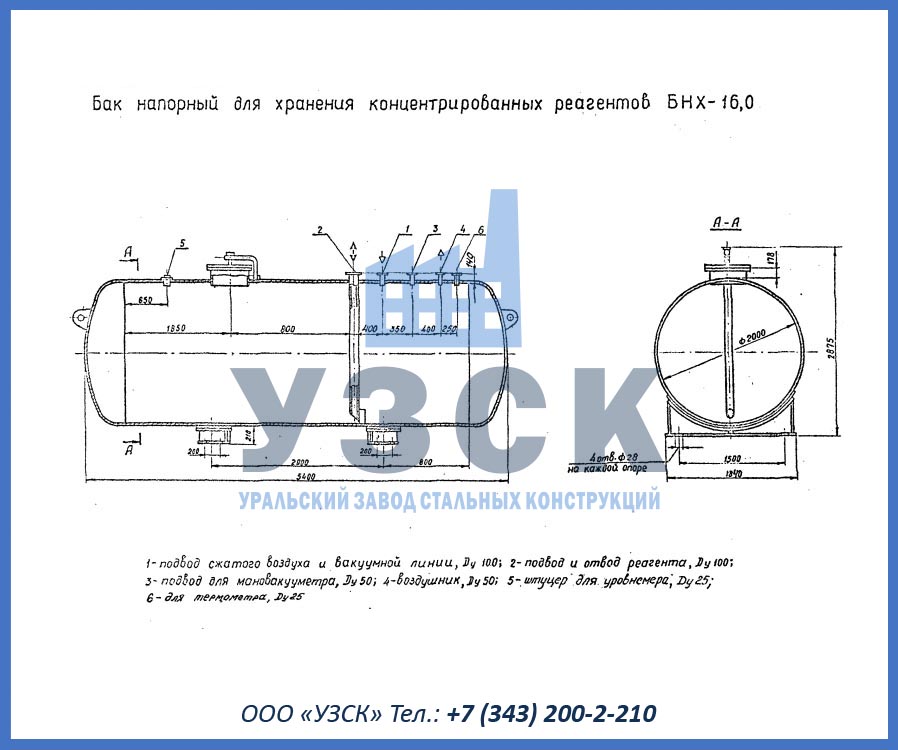

Основные характеристики напорных баков БНХ

Типоразмер	Объем, м³	Диаметр условный, мм	Рабочее давление, МПа	Длина, мм, не более	Масса, кг, не более
Бак напорный БНХ-16,0	16	2000	0,6	5400	4000
Бак напорный БНХ-16,0-П	16	2000	0,6	5400	4400
Бак напорный БНХ-16,0-НЖ	16	2000	0,6	5900	3300
Бак напорный БНХ-32,0	32	2600	0,6	6400	7500
Бак напорный БНХ-32,0-П	32	2600	0,6	6400	7900

Бак напорный БНХ

Напорные баки для хранения БНХ несколько подвидов, отличающихся конструктивным и материальным исполнением:

Изготовление баков напорных БНВ и БНХ

ООО «Уральский завод стальных конструкций» осуществляет производство напорных баков из следующих материалов (корпус изделия):

Баки напорные БНВ из нержавеющей стали 12Х18Н10Т, AISI
Баки напорные БНХ из нержавеющей стали 12Х18Н10Т, AISI
Баки напорные БНВ из углеродистой стали ст3пс, ст20
Баки напорные БНХ из углеродистой стали ст3пс, ст20
Баки напорные БНВ из низколегированной стали 09Г2С
Баки напорные БНХ из низколегированной стали 09Г2С

Для защиты внутренней поверхности баков от воздействия агрессивной рабочей среды, корпус оборудования изнутри покрывается специальным антикоррозийным покрытием, тип которого подбирается в соответствии с характеристиками рабочей среды и предпочтениями заказчика. Наиболее популярные варианты антикоррозийного покрытия:

Полиуретановое
Эпоксидное
Консервирующий грунт
Гуммировка резиной
Другое антикоррозийное покрытие

Окрашивание наружной поверхности осуществляется грунт-эмалью. При необходимости возможна покраска любым цветом.

Производство баков напорных по типу БНВ и БНХ осуществляется по ОСТ 108.030.10-84. Возможно также изготовление нестандартных напорных баков по индивидуальным размерам и чертежам заказчика.
