Газоплотные клапаны ПГВУ 295-80, 296-80, 297-80, 298-80, 299-80, шиберы прямоугольные

Для предотвращения аварийных ситуаций в трубопроводных системах Узбекистана, а также с целью исключения проникновения сред с течением против проектируемого потока, трубопроводы, осуществляющие транспортировку воздушных и газовых смесей, оснащаются газоплотными клапанами. Производятся прямоугольные и круглые газоплотные клапаны ПГВУ (шиберы ПГВУ), а также, для усиления предохранительной функции в агрессивных условиях, предусмотрены взрывные клапаны. Максимально допустимые условиях эксплуатации данных элементов — пропускаемые среды с температурой не выше 400⁰С, давлением в канале – не более 0,004 Мпа.

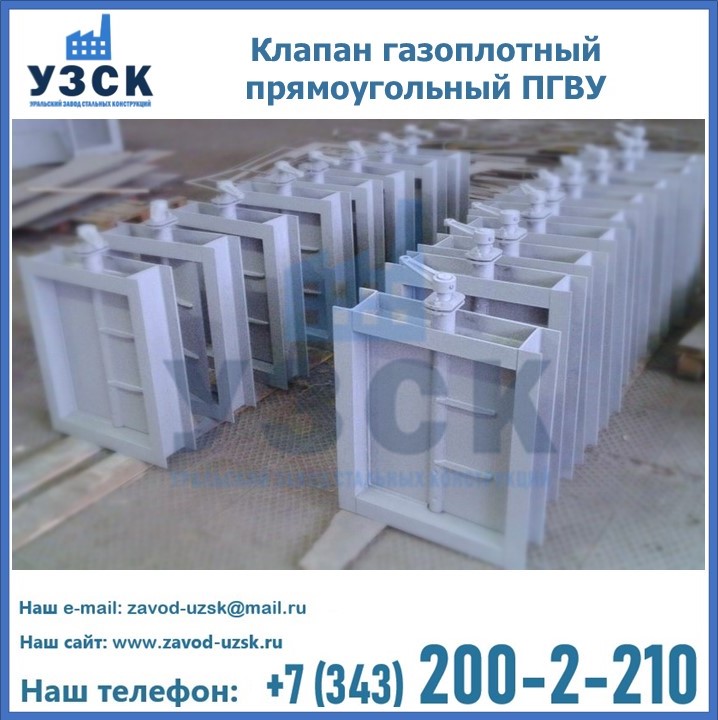

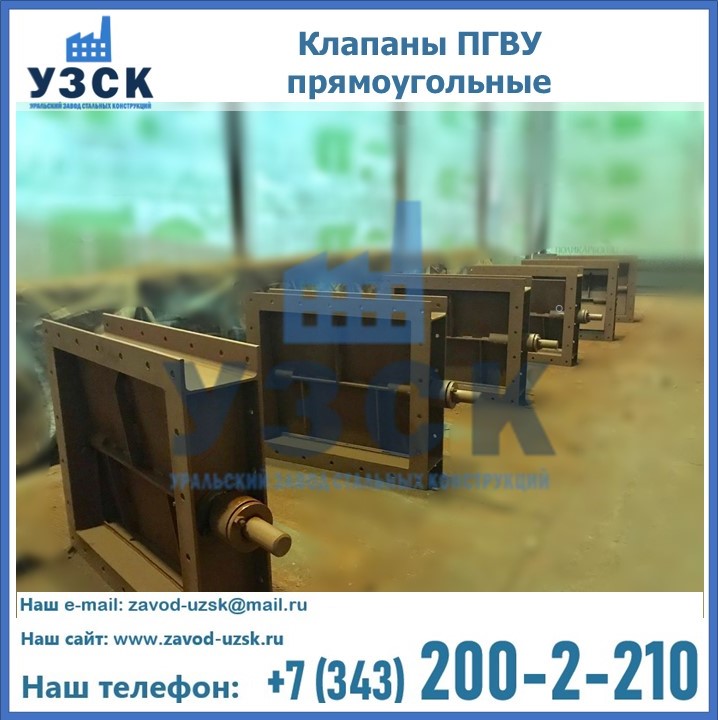

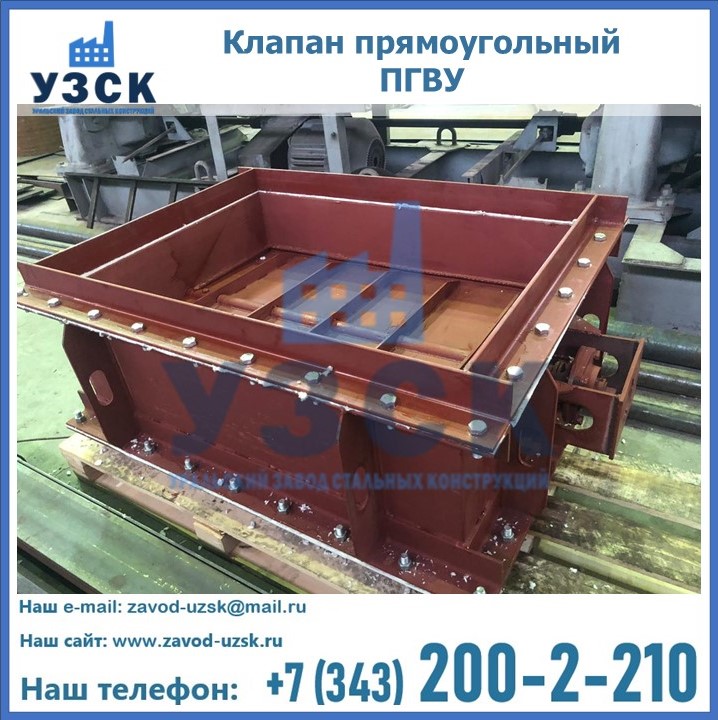

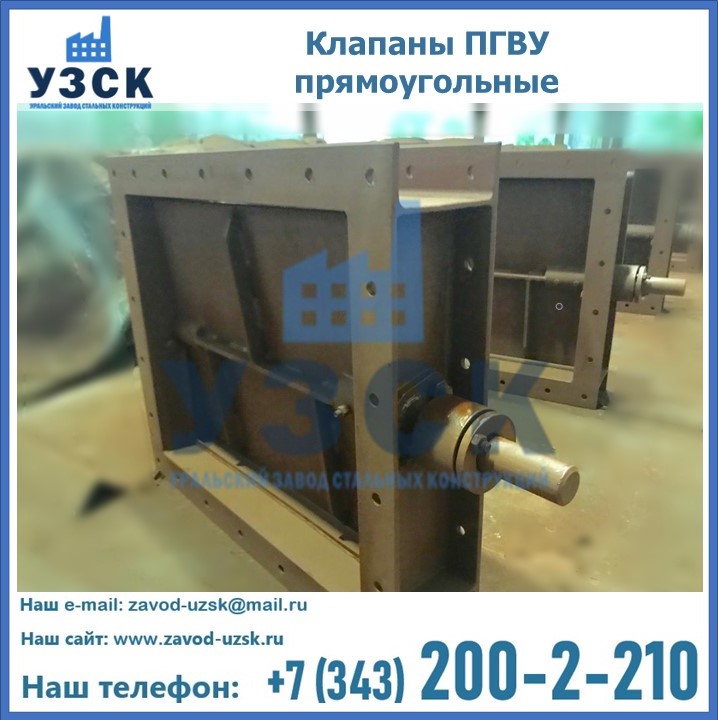

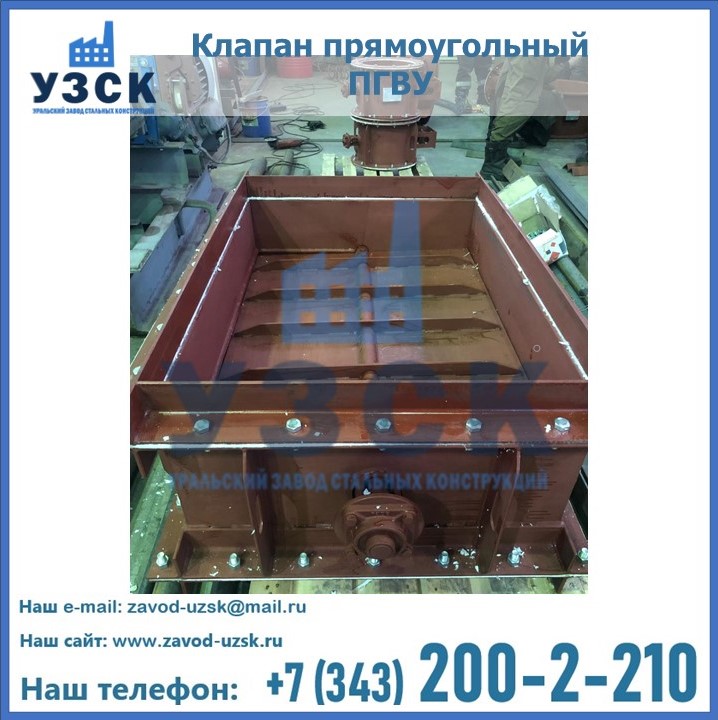

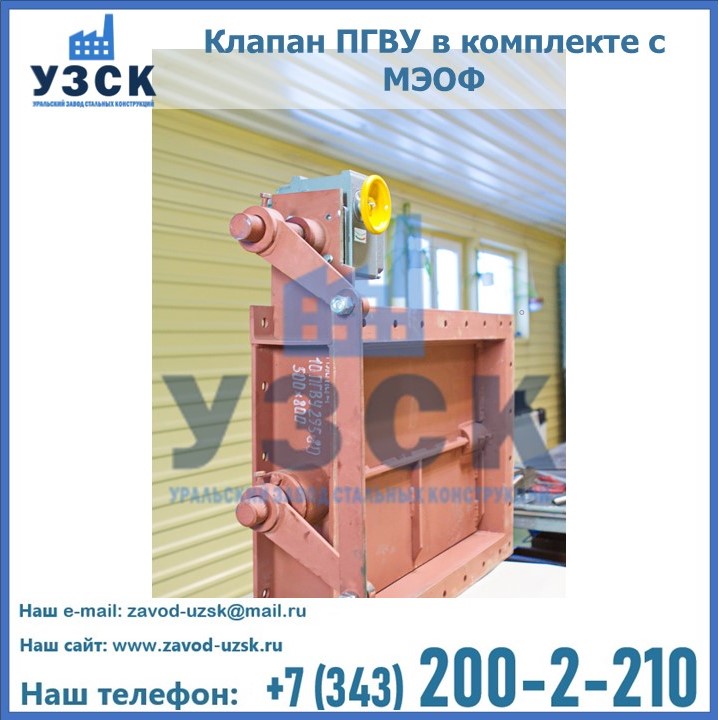

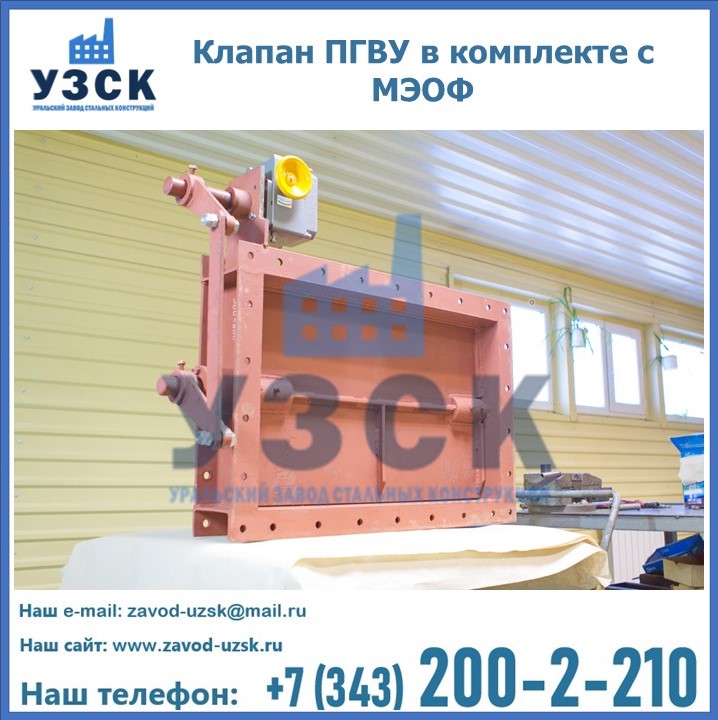

Прямоугольные газоплотные клапаны ПГВУ имеют прямоугольную или квадратную форму, по основному сечению конструкции, на которую устанавливается клапан. Для изготовления в Узбекистане применяются сталь или чугун, в зависимости от модели. Внутри клапана имеется запорный элемент, передвигающийся параллельно общему потоку движения среды. Запорный элемент, или створка имеет такую же форму, как и основное сечение. Перемещение створки происходит благодаря возвратно-поступательным движениям.

Прямоугольными газоплотными клапанами оборудуются воздухо- , пыле- и газопроводные системы, состоящие из труб прямоугольного или квадратного профиля. С помощью шиберов ПГВУ регулируется поток рабочей среды и обеспечивается его перекрытие в случае необходимости. Устройство способно блокировать обратный ход жидкостей, газа и пыли. Максимальная рабочая t составляет 400⁰С, а минимальная -10⁰С. Допустимое давление – 0,004 МПа. Прямоугольные клапаны подходят для местности с холодным и умеренным климатом.

Прямоугольные клапаны ПГВУ классифицируются:

по исполнению (правое или левое);
по материалу, из которого они изготовлены (чугун или сталь);
по количеству створок (от 1 до 5);
по диаметру.е

Клапаны ПГВУ 295-80 прямоугольные одноосные

Обозначение клапана ПГВУ	Услов. проход Ду	Д3	L	L1	d	d1	Крутящий момент на валу клапана, Н.м	Масса, кг
01 ПГВУ 295-80	300×400	304	402	683	432	530	9	48,6
02 ПГВУ 295-80	300×500	304	502	783	432	630	12	54,3
03 ПГВУ 295-80	300×600	304	602	883	432	730	14	59,9
04 ПГВУ 295-80	300×700	304	702	983	432	830	16	66,7
05 ПГВУ 295-80	400×500	408	502	783	536	630	16	60,9
06 ПГВУ 295-80	400×600	408	602	883	536	730	20	66,9
07 ПГВУ 295-80	400×700	408	702	983	536	830	25	73,7
08 ПГВУ 295-80	400×800	408	802	1083	536	930	30	79,5
09 ПГВУ 295-80	500×600	506	602	883	634	730	30	76,3
10 ПГВУ 295-80	500×800	506	802	1083	634	930	40	94,0
11 ПГВУ 295-801	500×900	506	902	1183	634	1030	45	106
12 ПГВУ 295-80	500×1000	506	1002	1283	634	1130	50	110

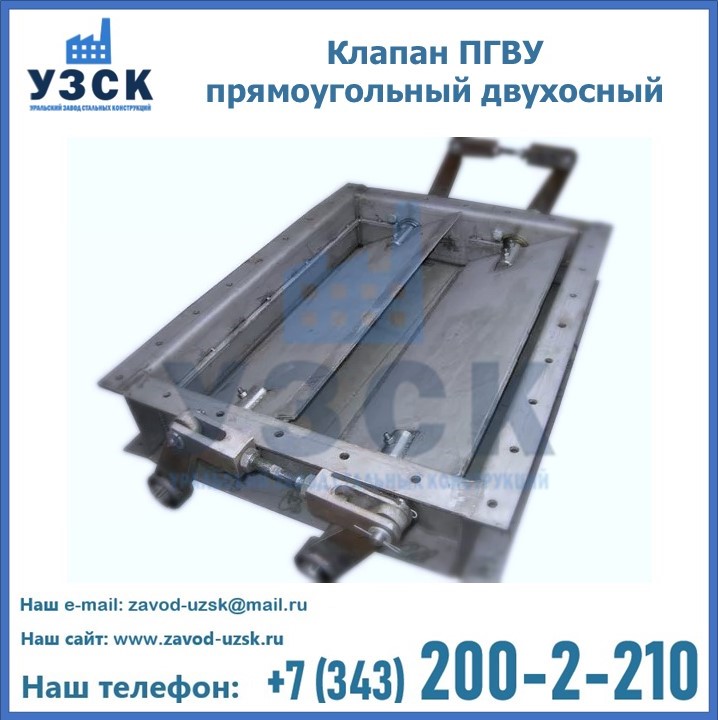

Клапаны ПГВУ 296-80 прямоугольные двухосные

Обозначение клапана ПГВУ	Услов. проход Ду	L	L1	L2	h	Крутящий момент на валу клапана, Н.м	Масса, кг
01 ПГВУ 296-80	600х700	1018	718	830	160	30	110
02 ПГВУ 296-80	600х800	1118	718	930	160	35	118
03 ПГВУ 296-80	600х900	1218	718	1030	160	40	136
04 ПГВУ 296-80	700х500	818	821	630	160	25	100
05 ПГВУ 296-80	700х700	1018	821	830	160	38	117
06 ПГВУ 296-80	700х800	1118	821	930	160	45	136
07 ПГВУ 296-80	800х800	1118	922	930	160	52	144
09 ПГВУ 296-80	800х1200	1522	934	1340	180	82	182
10 ПГВУ 296-80	800х1600	1932	934	1750	180	112	231
11 ПГВУ 296-80	900х400	718	1021	530	160	28	105
12 ПГВУ 296-80	900х700	1018	1021	830	160	55	139
13 ПГВУ 296-80	900х1200	1522	1033	1340	180	100	212
14 ПГВУ 296-80	1000×600	918	1118	730	160	52	133
15 ПГВУ 296-80	1000×700	1022	1130	940	180	60	160
16 ПГВУ 296-80	1000×800	1122	1130	940	180	72	172
18 ПГВУ 296-80	1000×1000	1322	1130	1140	180	95	207

Клапаны ПГВУ 297-80 прямоугольные трехосные

Обозначение клапана ПГВУ	Услов. проход Ду	L	L1	L2	Крутящий момент на валу клапана, Н.м	Масса, кг
01 ПГВУ 297-80	1200×600	922	1310	740	58	175
02 ПГВУ 297-80	1200×700	1022	1310	840	70	190
03 ПГВУ 297-80	1200×800	1122	1310	940	80	203
04 ПГВУ 297-80	1200×1000	1322	1310	1140	100	232
05 ПГВУ 297-80	1200×1200	1522	1310	1340	122	273
06 ПГВУ 297-80	1400×700	1022	1540	840	92	228
07 ПГВУ 297-80	1400×800	1122	1540	940	110	245
08 ПГВУ 297-80	1400×900	1222	1540	1040	122	277
09 ПГВУ 297-80	1400×1000	1322	1540	1140	140	284
10 ПГВУ 297-80	1400×1200	1522	1540	1340	172	317
11 ПГВУ 297-80	1500×800	1122	1615	940	112	260
12 ПГВУ 297-80	1500×900	1222	1615	1040	125	317
13 ПГВУ 297-80	1500×1000	1322	1615	1140	140	299
14 ПГВУ 297-80	1500×1200	1522	1615	1340	175	335

Клапаны ПГВУ 298-80 прямоугольные четырехосные

Обозначение клапана ПГВУ	Услов. проход	L	L1	L2	h	Крутящий момент на валу клапана, Нм	Масса, кг
02 ПГВУ 298-80	1600×1000	1322	1746	1140	180	155	311
03 ПГВУ 298-80	1600×1200	1522	1746	1340	180	185	345
04 ПГВУ 298-80	1600×1400	1722	1746	1540	180	220	408
05 ПГВУ 298-80	1600×1600	1932	1746	1750	180	250	445
06 ПГВУ 298-80	1800×900	1242	1983	1080	240	160	335
07 ПГВУ 298-80	1800×1000	1342	1983	1180	240	185	393
08 ПГВУ 298-80	1800×1200	1542	1983	1380	240	220	435
09 ПГВУ 298-80	1800×1400	1742	1983	1580	240	260	484
10 ПГВУ 298-80	1800×1800	2142	1983	1980	240	340	609
11 ПГВУ 298-80	2000×1000	1342	2140	1180	240	200	416
12 ПГВУ 298-80	2000×1200	1642	2140	1480	240	240	506
14 ПГВУ 298-80	2000×1600	1942	2140	1780	240	330	596
15 ПГВУ 298-80	2000×1800	2142	2140	1980	240	370	644
16 ПГВУ 298-80	2000×2000	2342	2140	2180	240	460	698

Клапаны ПГВУ 299-80 прямоугольные пятиосные

Обозначение	Условный проход, мм	А	В	L	L1	L2	Масса, кг
01 ПГВУ 299-80	2200×1200	2206	1200	1542	2386	1380	539
02 ПГВУ 299-80	2200х1400	2206	1400	1742	2386	1580	572
03 ПГВУ 299-80	2200×1600	2206	1600	1942	2386	1780	646
04 ПГВУ 299-80	2200×1800	2206	1800	2142	2386	1980	721
05 ПГВУ 299-80	2200×2000	2206	2000	2342	2386	2180	780
06 ПГВУ 299-80	2400×1200	2400	1200	1542	2580	1380	582
07 ПГВУ 299-80	2400×1400	2400	1400	1742	2580	1580	700
08 ПГВУ 299-80	2400×1600	2400	1600	1942	2580	1780	750
09 ПГВУ 299-80	2400×1800	2400	1800	2142	2580	1980	781
10 ПГВУ 299-80	2400×2000	2400	2000	2342	2580	2180	848

Клапаны ПГВУ прямоугольные больших размеров

Обозначение	Услов. проход Ду	L	L1	L2	h	Крутящий момент на валу клапана, Н.м	Масса, кг
ПГВУ 9519	4300×2500	2935	4530	2730	400	1000	2687
ПГВУ 9537	2700×2400	2800	2900	2600	300	600	1652
ПГВУ 9538	3300×2700	3100	3500	2900	300	600	2292
ПГВУ 9539	2500×1300	1700	2700	1500	300	600	943
ПГВУ 9540	5500×2500	2935	5730	2730	400	1300	3473
ПГВУ 9541	3500×1800	2200	3700	2000	300	700	1510
ПГВУ 9542	1600×2800	3200	1800	3000	300	400	1202
ПГВУ 9576	3000×2000	2400	3200	2200	300	600	1422
ПГВУ 9632	2800×4000	4400	3000	4200	300	1200	2434

Чтобы купить шибер ПГВУ в Узбекистане заполните форму заказа
