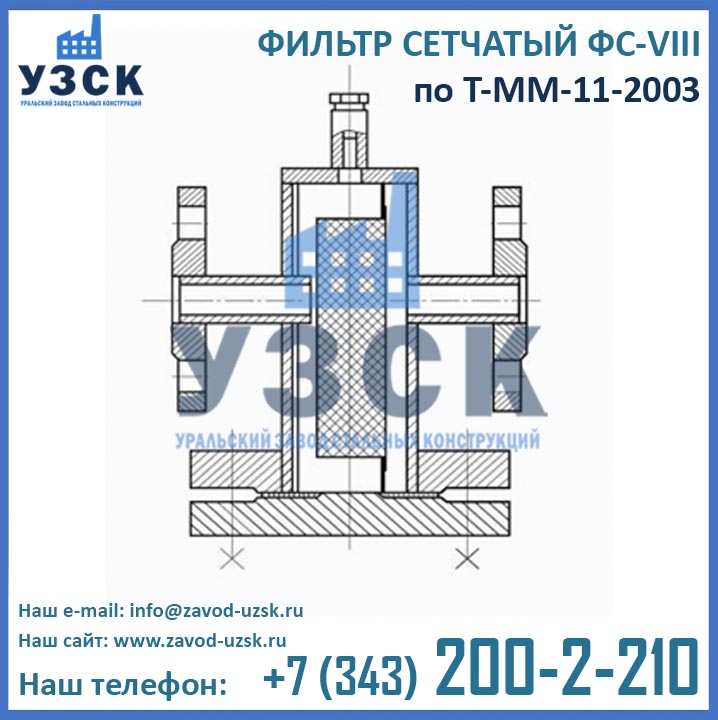

Фильтр ФС-VIII — это прямоточный сетчатый фильтр, предназначенный для очистки жидких или газообразных веществ от твердых примесей размером более 0,1 мм. Данное оборудование устанавливается на всасывающем трубопроводе насоса, компрессора или клапана для защиты его от попадания инородных частиц.
Основные характеристики:
- Давление расчетное, 1.6 МПа
- Рабочая среда: газ, вода, углеводороды, нефтепродукты
- Возможное материальное исполнение: сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Монтаж фильтра ФС VIII
Монтаж фильтров сетчатых ФС-VIII должен осуществляться на горизонтальном трубопроводе. При этом необходимо чтобы крышка сетчатого фильтра смотрела вниз. Поток жидкости, проходя через фильтр, очищается при помощи сетчатого фильтрующего элемента из нержавеющей стали, расположенного внутри корпуса. Скопившийся шлам удаляется через крышку фильтра.
Таблица технических характеристик ФС-I
наименование | Dy | Py, Мпа | L | L1 | Масса |
ФС-VIII-15-1.6 | 15 | 1,6 | 150 | 220 | 6,3 |
ФС-VIII-20-1.6 | 20 | 1,6 | 160 | 225 | 6,9 |
ФС-VIII-25-1.6 | 25 | 1,6 | 170 | 235 | 7,6 |
ФС-VIII-32-1.6 | 32 | 1,6 | 200 | 253 | 12,2 |
ФС-VIII-40-1.6 | 40 | 1,6 | 220 | 270 | 14,7 |
ФС-VIII-50-1.6 | 50 | 1,6 | 220 | 284 | 16,6 |
ФС-VIII-65-1.6 | 65 | 1,6 | 250 | 304 | 22,5 |
ФС-VIII-80-1.6 | 80 | 1,6 | 280 | 334 | 28,4 |
ФС-VIII-100-1.6 | 100 | 1,6 | 300 | 364 | 38,0 |
ФС-VIII-150-1.6 | 150 | 1,6 | 400 | 414 | 59,6 |
*для справок
Изготовитель фильтров ФС-VIII
Заводом-изготовителем сетчатых фильтров является Уральский завод стальных конструкций (УЗСК), имеющий свою лабораторию НК, аттестованную на все виды неразрушающего контроля и осуществляющий производство фильтров ФС-8 по технологии сварки НАКС на оборудовании, прошедшем аттестацию НАКС, при участии сварщиков, имеющих аттестационное удостоверение НАКС.
После завершения процесса изготовления фильтры подвергаются гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
