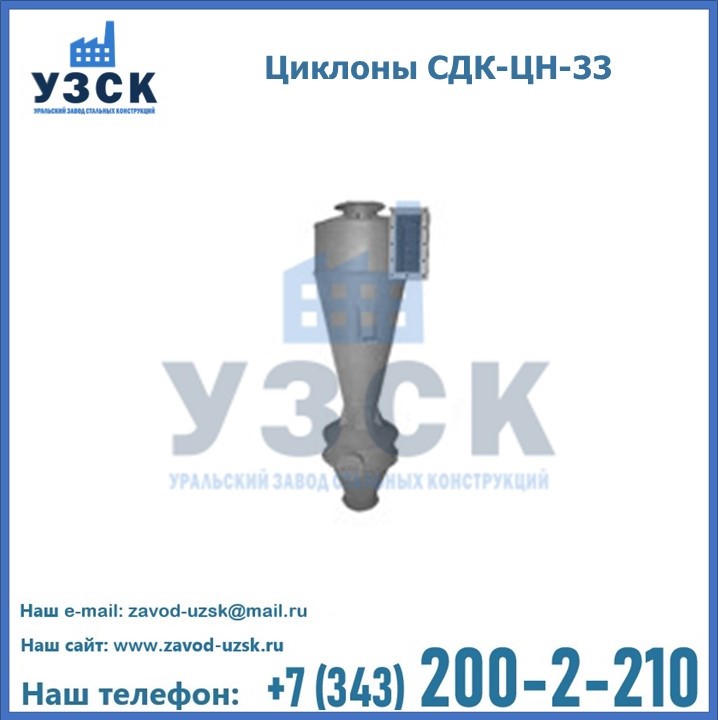

Циклоны СДК-ЦН-33 предусмотрены для использования с целью очищения среды от сажевой пыли, могут быть изготовлены в правостороннем или левостороннем исполнении вращения потока газа. Циклоны этого типа являются коническими, а потому не предусмотрены для использования и изготовления группами.
В сравнении с цилиндрическими вариантами циклонов, конические модели СДК-ЦН-33 обладают значительно более крупными габаритами и высокой пылеулавливающей способностью. Приобрести готовые варианты циклонов или заказать их производство по индивидуальным чертежам можно на Уральском заводе стальных конструкций в Узбекистане.
Условия эксплуатации и основные характеристики
Циклон типа СДК-ЦН-33 отличается наибольшей производительностью и эффективностью из всех конических моделей с пылевым завихрителем-улиткой. Хотя диаметры его корпуса аналогичны с прочими, как и гидравлические потери.
Отличительными характеристиками пылеуловителей этой модели считаются:
- способность обеспечивать высокий уровень очистки при достаточно малой скорости потока газа при входе в устройство;
- эффективная очистка среды от мелкодисперсной пыли, имеющей средний показатель диаметра в 5 мкм;
- отвечает высоким требованиям к качеству очищаемой среды.
Характерной отличительной чертой конических циклонов СДК-ЦН-33 считаются их крупногабаритные размеры, вследствие чего их изготовление в групповом исполнении не осуществляется. Также модель характеризуется спиральным патрубком входа и удлиненной формой конической части.

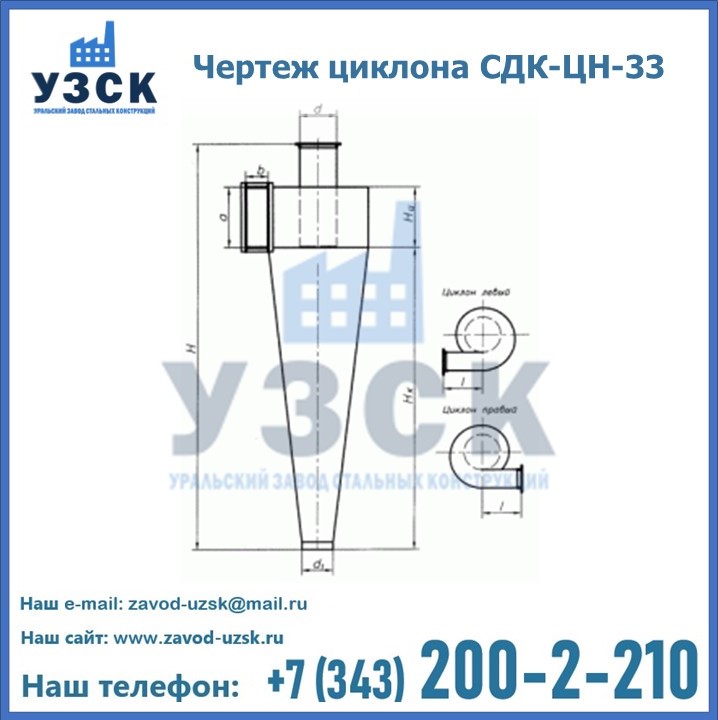

Таблица технических характеристик
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | а, мм | b, мм | Масса, кг |
|---|---|---|---|---|---|---|
| Циклон СДК-ЦН-33-400 | 1100 | 400 | 1538 | 214 | 106 | 46 |
| Циклон СДК-ЦН-33-500 | 1800 | 500 | 1923 | 267 | 132 | 71 |
| Циклон СДК-ЦН-33-600 | 2500 | 600 | 2286 | 321 | 158 | 102 |
| Циклон СДК-ЦН-33-700 | 3500 | 700 | 2660 | 375 | 185 | 138 |
| Циклон СДК-ЦН-33-800 | 4500 | 800 | 3033 | 428 | 211 | 180 |
| Циклон СДК-ЦН-33-900 | 5700 | 900 | 3397 | 482 | 238 | 226 |
| Циклон СДК-ЦН-33-1000 | 7100 | 1000 | 3761 | 535 | 264 | 278 |
| Циклон СДК-ЦН-33-1200 | 10200 | 1200 | 4488 | 642 | 317 | 399 |
| Циклон СДК-ЦН-33-1400 | 13800 | 1400 | 5235 | 749 | 370 | 543 |
| Циклон СДК-ЦН-33-1600 | 18100 | 1600 | 5982 | 856 | 422 | 709 |
| Циклон СДК-ЦН-33-1800 | 22900 | 1800 | 6731 | 963 | 475 | 897 |
| Циклон СДК-ЦН-33-2000 | 28300 | 2000 | 7478 | 1070 | 528 | 1107 |
| Циклон СДК-ЦН-33-2400 | 40700 | 2400 | 8972 | 1284 | 634 | 1594 |
| Циклон СДК-ЦН-33-3000 | 63600 | 3000 | 11215 | 1605 | 792 | 2490 |
Сфера применения в Узбекистане
Циклоны модели СДК-ЦН-33 используются для очистки среды с последующим удалением частиц пыли в аспирационных технологических системах, успешно удаляя загрязнения размером в пять-шесть микрон диаметром. Отличаются более высокой степенью очистки входного запуленного воздуха, применяются на:
- системах технологической коммуникации пневматического транспорта;
- сажевом производстве;
- при каталитическом крекинге нефтяных продуктов;
- в системах каталитического обезвоживания (дегидрирования) бутана.
Установки этого типа очищают среду от твердых элементов из воздушносажевых или газосажевых сред.
Принцип работы и комплектация устройства

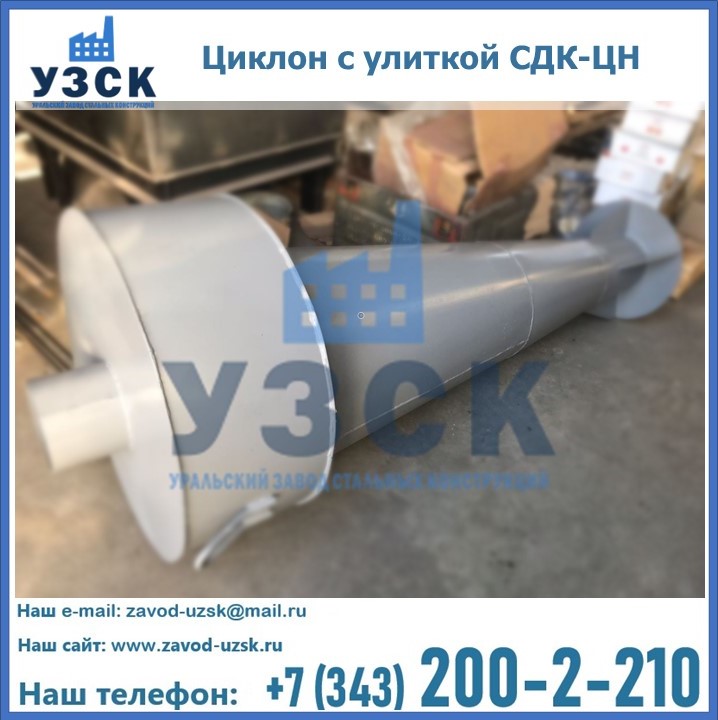

Циклон СДК-ЦН-33 состоит из консусообразного удлиненного корпуса, а также:
- патрубков входа и выхода;
- затвора, при помощи которого осуществляется сбор накопившихся загрязнений;
- спирального раскручивателя (завихрителя) потока, может быть как в левостороннем, так и правостороннем исполнении.
Исполнение завихрителя системы зависит от особенностей монтажа при соединении с системами аспирации и удаления пыли. Попадая в пространство циклона, очищаемая среда по спирали движется внутри, при этом частицы загрязнений отжимаются к стенкам, после чего опускаются в бункер.
Купить готовое оборудование или заказать производство пылеуловителей по индивидуальной заявке можно на сайте завода УЗСК в Узбекистане. Для этого следует заполнить форму или позвонить по указанному номеру телефона, чтобы уточнить все условия продажи оборудования.
