Батарейные циклоны изготавливаются в виде параллельно расположенных батарей. Каждая из них оснащена направляющими, такими как винт или розетка. Благодаря подобной конструкции достигается более высокий коэффициент полезности, при этом габариты не увеличиваются.

Циклоны батарейные ЦБ-254Р используются в различных промышленных сферах в Узбекистане. Уральский Завод Стальных Конструкций производит и реализует батарейные циклоны, изготавливаемые по стандартным типовым проектам. А также выполняет производство оборудования под индивидуальный заказ по техническому заданию клиента.

Конструктивные особенности батарейных циклонов

Устройство батарейного циклона сделано таким образом, чтобы гарантировать максимально эффективное удаление пыли. В его конструкцию входят:

часть в форме цилиндра, в которой осуществляется циркуляция дымового газа;
патрубок для прохождения загрязненной воздушной среды;
часть конической формы, в которой предусмотрено нижнее отверстие для отведения пыли в специальный сборник.

Дымоход, через который среда выходит в атмосферу, пройдя цикл очистки батарейного циклона, устанавливается над цилиндрическим элементом.

Завод УЗСК изготавливает в Узбекистане батарейные циклоны в следующем материальном исполнении:

корпус элементов циклона – серый чугун;
корпус аппарата и выхлопные трубы – углеродистая сталь.

Технические характеристики:

температура газа, который подвергается очистке, не должна превышать 400⁰С;
коэффициент очистки от пыли 85% (δ50 = 20 мкм, σ = 3 -3,5, ρ = 2700 кг/м³);
среднерасходная скорость составляет 4,5 м/c;
размер внутреннего диаметра цилиндрического элемента 254 мм.

Циклонных элементов в секции может быть 25,30,40,50,60,80. Предусмотрена одна секция, но, если необходимо очищать большие объемы газовой среды, возможно использование нескольких секций. Комплектация оборудования зависит от пожеланий заказчика.

Технические характеристики:

Типоразмер циклона	Количество элементов	Производительность по газу, м³/ч, при Vц = 4,5 м/с	Масса, кг
ЦБ-254Р-25	25	20580	3630
ЦБ-254Р-30	30	24630	4170
ЦБ-254Р-40	40	32900	5210
ЦБ-254Р-50	50	41100	6580
ЦБ-254Р-60	60	49350	7700
ЦБ-254Р-80	80	65750	10000

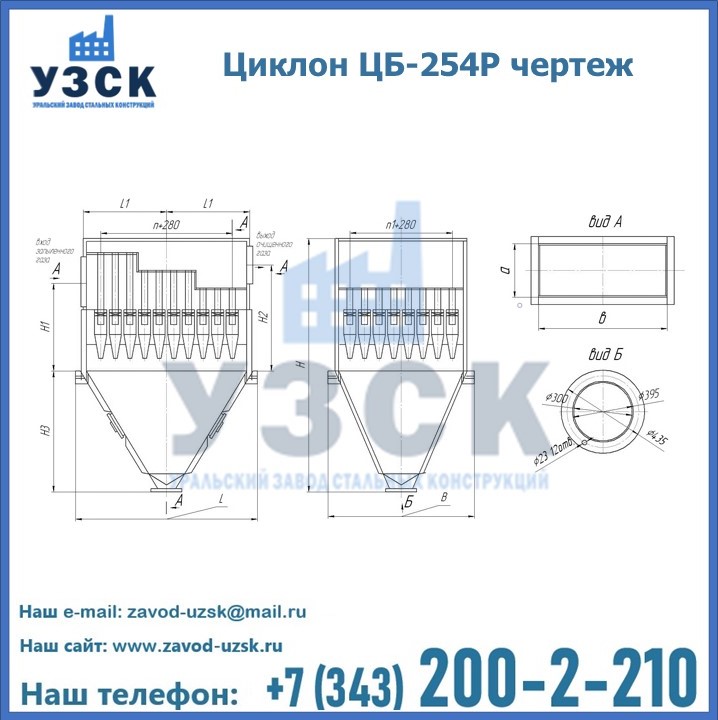

Присоединительные размеры

типоразмер	а х в	n	n1	L	L1	B	H	H1	H2	H3
ЦБ-254Р-25	380×1130	4	4	1816	830	1600	4542	1750	2300	1700
ЦБ-254Р-30	380×1380	4	5	1816	830	1880	4542	1750	2300	1700
ЦБ-254Р-40	380×1980	4	7	1816	830	2440	4542	1750	2300	1700
ЦБ-254Р-50	780×1130	9	4	3220	1580	1600	5342	1900	2350	2250
ЦБ-254Р-60	780×1380	9	5	3220	1580	1880	5342	1900	2350	2250
ЦБ-254Р-80	780×1980	9	7	3220	1580	2440	5342	1900	2350	2250

Условные обозначения:

ЦБ – циклон батарейный;
254 – внутренний диаметр в мм;
Р – направляющий элемент розетка.

Далее после тире указывается число циклонных элементов.

Назначение батарейного циклона ЦБ-254

Батарейный циклон ЦБ-254 предназначен для очищения газов технологического типа, таких как дымовые котельные газы, и вентилируемого воздуха от пыли. Условия для работы ЦБ-254:

очищаемая газовая среда не должна быть взрывоопасной;
пыль, которая улавливается циклоном, также без риска взрывоопасности и не сильно слипаться.

Пылеулавливающее оборудование батарейного типа отличается простотой и надежностью, в нем нет движущихся деталей. Батарейный циклон способен работать при температурных нагрузках и в условиях высокого давления. Чтобы внутренняя часть корпуса не подвергалась повреждениям в процессе улавливания частиц пыли, на нее наносится специальное защитное покрытие. Высокий коэффициент очистки газовой среды сохраняется даже при ее сильной запыленности.

Принцип действия батарейного циклона ЦБ-254

У батарейного циклона простой принцип действия, который заключается в следующем: после того, как твердое топливо сгорело, образовавшийся газ закачивается в корпус аппарата на скорости не ниже 20 м/сек.

За счет силы инерции продуктов сгорания, содержащиеся в составе взвеси двигаются по цилиндру. Сила тяжести воздействует на твердые частицы пыли, отжимая их к стенкам цилиндра, после чего они опускаются в коническую часть циклона, а затем оседают в пылесборнике.

В корпусе происходит спиральное движение среды, из-за которой в нижней части корпуса появляется зона с пониженным давлением. В результате, очищенные газовые потоки поднимаются вверх и через дымоход выходят в атмосферу.

Уральский Завод Стальных Конструкций производит в Узбекистане батарейные циклоны ЦБ-254, а также другое емкостное промышленное оборудование по приемлемым ценам.
