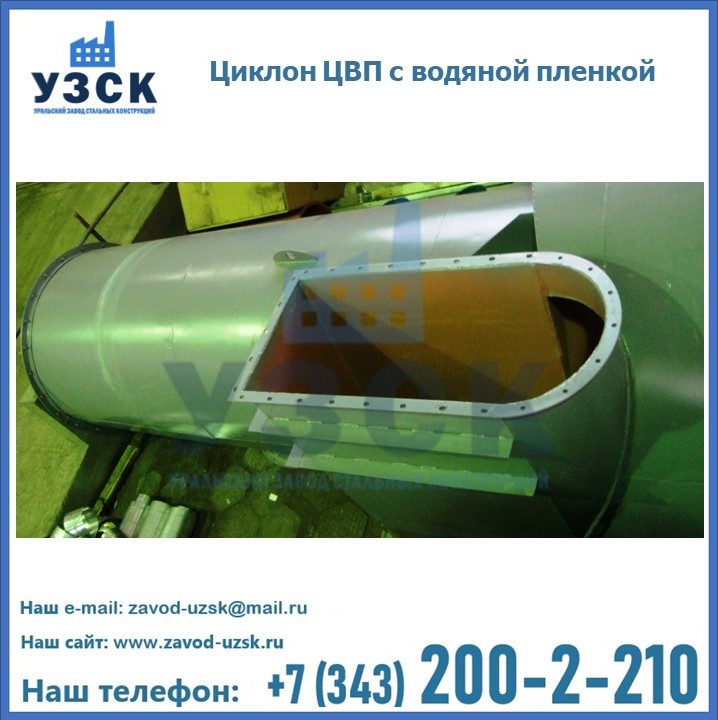

Циклон ЦВП с водяной пленкой используется для очищения помещения от пыли в промышленных масштабах, например, на производстве, а также в офисах и прочих помещениях, в которых работают люди. Так как пыль является серьезным аллергеном, она влияет на состояние здоровья сотрудников любого предприятия. Для очищения воздуха от пыли в промышленных масштабах, на предприятиях используют циклон ЦВП с водяной пленкой. Уральский завод стальных конструкций в Узбекистане осуществляет производство и продажу циклонов ЦВП, успешно используемых в различных промышленных сферах.
Условия эксплуатации и основные характеристики
Для оптимальной работы устройства следует учитывать определенные факторы, связанные со свойствами водяной пленки, при которых эксплуатация циклона ЦВП не может осуществляться:
- не допускается использование агрегата для очистки воздуха от пыли, обладающей цементирующими свойствами при контакте с водой;
- при эксплуатации устройства в условиях окружающей среды с температурой ниже 50С возможна кристаллизация водяной пленки, что может привести к выводу циклона из строя.
Технические характеристики моделей циклона ЦВП таковы:
- Производительность в пределах 1250-20000 кубометров в час.
- Маса конструкции варьируется от 65 до 570 кг.
- Корпус цилиндрический, диаметр от 315 до 10000мм.
- Начальная концентрация пыли не должна превышать 10г/м3.
- Давление подачи воды на фильтр должно быть в диапазоне 19-24кПа.
Таблица технических характеристик:
| Расход воды для орошения стенок циклона ЦВП и промывки воздухоподводящего патрубка | ||||
|---|---|---|---|---|
| Наименование | Орошение стенок циклона | Периодическое смывание стенок входного патрубка | ||
| Расход воды, л/с | Число сопел | Расход воды, л/с | Число форсунок | |
| Циклон ЦВП 3 | 0,14 | 3 | 1,1 | 1 |
| Циклон ЦВП 4 | 0,17 | 4 | 1,2 | 1 |
| Циклон ЦВП 5 | 0,21 | 5 | 1,4 | 2 |
| Циклон ЦВП 6 | 0,27 | 6 | 1,6 | 2 |
| Циклон ЦВП 8 | 0,35 | 7 | 2,0 | 3 |
| Циклон ЦВП 10 | 0,43 | 8 | 2,4 | 3 |
Технические характеристики циклонов ЦВП с водяной пленкой
| Наименование | Производительность по воздуху м3/ч | D, мм | H, мм | Масса, кг |
|---|---|---|---|---|
| Циклон ЦВП 3 | 1250—2000 | 315 | 2434 | 63,9 |
| Циклон ЦВП 4 | 2000—3200 | 400 | 3014 | 106,7 |
| Циклон ЦВП 5 | 3100—5000 | 500 | 3584 | 161,0 |
| Циклон ЦВП 6 | 4900—7800 | 630 | 4554 | 237,0 |
| Циклон ЦВП 8 | 7700-13000 | 800 | 5699 | 369,7 |
| Циклон ЦВП 10 | 12500-20000 | 1000 | 7044 | 569,5 |
Сфера применения циклонов ЦВП с водяной пленкой в Узбекистане
Обычные фильтры, в частности те, которые используются в быту, не могут в полной мере справиться с очищением воздуха. Для фильтрации воздуха в циклонах ЦВП применяется водяная пленка, на ней оседают частички пыли.
Циклоны с водяной пленкой используются в офисных помещениях, на производстве, в цехах, где работают люди, и специфика работы подразумевает большое количество пыли (например, угольные цеха, сахарное производство и так далее). Их применение особенно эффективно в случаях осаждения слипающейся пыли.
В остальных случаях он является оптимальным вариантом по выбору оборудования для очистки среды, он улавливает волокнистую пыль, влажную или состоящую из липких частиц. Он может справиться с различными видами пыли, например:
- бытовая;
- сахарная;
- сажевая;
- угольная;
- песчаная;
- древесная;
- абразивная;
- рудная;
- глиняная.
ЦВП можно использовать как в качестве основного/самостоятельного очистителя воздуха, так и в качестве вспомогательного устройства. Заказать циклоны с водяной пленке от производителя можно на заводе УЗСК в Узбекистане, так как предприятие занимается изготовлением оборудования на собственных производственных площадях.
Принцип работы и комплектация устройства
В отличие от сухих циклонов, принцип работы которых основан на отбрасывании сухих частиц пыли на стенки под воздействием центробежной силы (в таких устройствах возможен повторный выброс пыли наружу), в циклонах с влажной пленкой вторичного выноса пыли не происходит.
Конструкция ЦВП более компактна в отличие от сухих циклонов, так как есть вероятность применения прямоточной схемы. Конструктивно циклон с водяной пленкой состоят из:
- корпуса;
- входного патрубка;
- улитки, отводящей воздух;
- конусного патрубка;
- коллектора;
- сопла (подача воды);
- слива;
- опоры.
Воздух с пылью попадает в корпус устройства посредством входного патрубка под определенным углом, который зависит от его размещения, где на него воздействует центробежная сила, закручивая спирально. Внутренняя поверхность стенок корпуса орошается водой за счет сопел, также создается водяная пленка, на которой оседают и задерживаются частицы пыли.
