Батарейные циклоны серии БЦ-2 с чугунным корпусом применяются в Узбекистане для обслуживания топок стационарных паровых (производительностью 6,5-25 т/ч) и водогрейных (производительностью 4-10 Гкал/ч) котлов с целью улавливания сухой золы, выносоимой дымовыми газами в процессе сжигания твёрдого топлива.

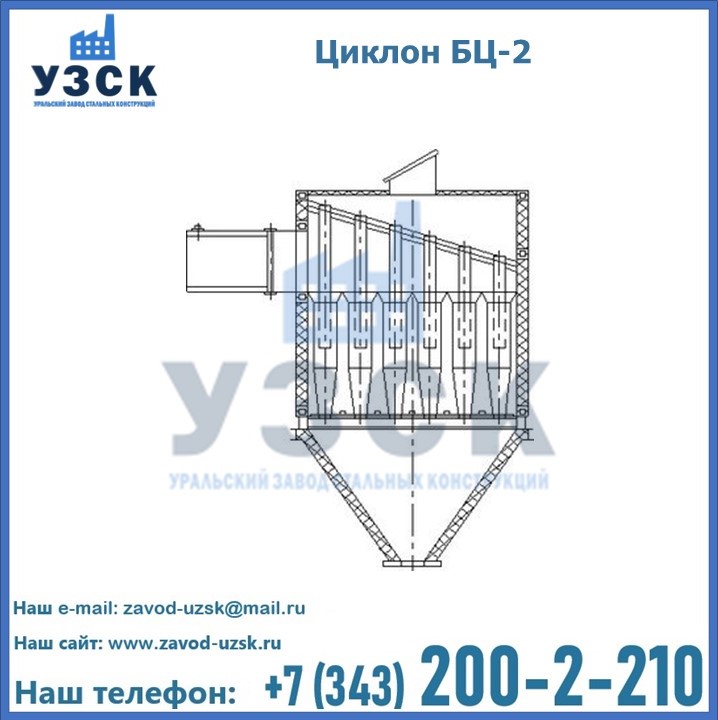

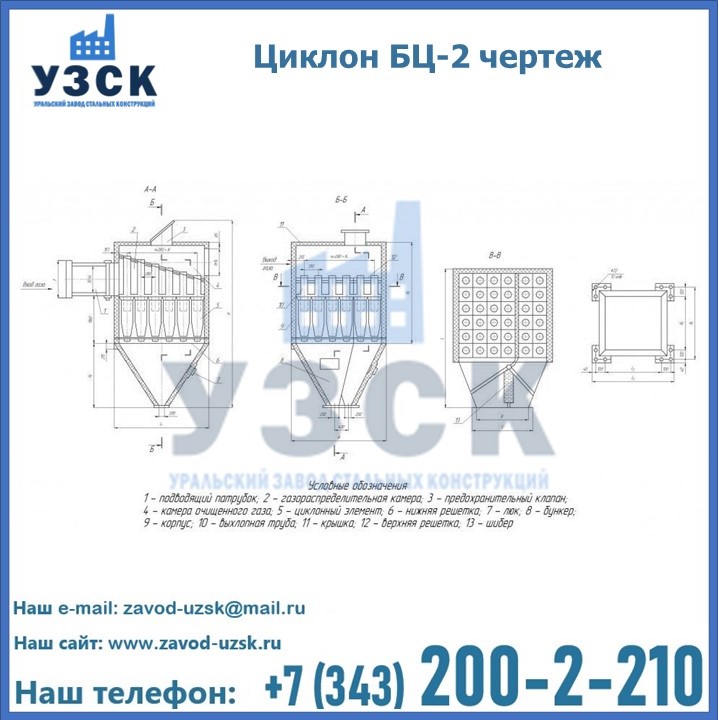

Конструкция и основные технические характеристики батарейного циклона БЦ-2
Батарейные циклоны БЦ-2 представляют собой пылеулавливающие агрегаты, в конструкцию которых, в обязательном порядке, входят подвод и отвод газов, а также сборный бункер. Модель БЦ-2 более компактна, по сравнению со стандартными моделями циклонов, и отличается меньшими размерами, но при этом не менее эффективна и производительна.
Количество мини-циклонов в батарейной установке зависит от желаемой производительности, которую требуется получить от БЦ-2. Циклоны в установке соединенны в общую конструкцию, имеющую квадратную или прямоугольную форму. Установка имеет единую внешнюю оболочку (кожух) с установленным в ней специальным предохранительным клапаном. В эту конструкцию через соединительный патрубок подаются дымовые газы.
Показатели производительности батарейных циклонов серии БЦ-2:
КПД ≥85% для золы с дисперсным составом δ50=20 мкм.
Сопротивление циклонов ≤600 Па.
Технические характеристики БЦ-2
| Типоразмер батарейного циклона | Расход газа при 150оС, м3/с при сопротивлении, кГ/м2(Па) | Габаритные размеры, мм | Масса, кг | Рекомендуемая паропроизводит. т/ч; теплопроизводит. Гкал/ч | |||
|---|---|---|---|---|---|---|---|
| ΔР=45 (450) | ΔР=60 (600) | Длина | Ширина | Высота | |||
| БЦ-2-4х(3+2) | 4,18 | 4,84 | 2120 | 1610 | 4010 | 3000 | 6,5 |
| БЦ-2-5х(3+2) | 5,25 | 6,07 | 2400 | 1610 | 4110 | 3700 | 6,5 |
| БЦ-2-5х(4+2) | 6,28 | 7,25 | 2400 | 1890 | 4110 | 4200 | 10,0 (4,0) |
| БЦ-2-6х(4+2) | 7,55 | 8.72 | 2680 | 1890 | 4210 | 4900 | 10,0 (4,0) |
| БЦ-2-6х(4+3) | 8,77 | 10,15 | 2890 | 2170 | 4410 | 5500 | 15,0 (6,0) |
| БЦ-2-7х(5+3) | 11,72 | 13.58 | 3170 | 2450 | 4510 | 7200 | 20,0 (8,0) 25,0 (10,0) |
Принцип работы и условия эксплуатации батарейных циклонов БЦ-2
Работа циклонов БЦ-2 основывается на двух физических явлениях:
- на инерционном разделении потока газа от содержащейся в нём пыли (внутри прибора закручивается поток газа, в результате такого процесса более тяжёлые частицы отбрасывает к стенкам центробежной силой);
- на гравитационной выгрузке накопившихся отходов (скопившиеся частицы под действием силы тяжести сползают по наклонным стенкам циклона бц вниз, в накопительный бункер — откуда периодически и удаляются).
Очищенные газы минуют поддерживающую решётку и направляются к выходу из циклона в то время, как пыль поступает в объединённый нижний бункер, имеющий наклонные стенки. Из бункера накопившийся мусор периодически удаляется при открытии шиберной заслонки.
Чтобы добиться максимальной эффективности очистки с помощью циклонов БЦ-2, требуется обеспечить ряд условий для их эксплуатации. На один м2 нагрузка должна быть не меньше 20 кг, такое условие необходимо для соблюдения правильного соотношения. Кроме этого, должен регулярно осуществляться контроль над заполнением бункера золой, так как переизбыток мусора в данном элементе отрицательным образом скажется на производительности агрегата и в конечном итоге приведет к аварии.
Область применения в Узбекистане и функциональные возможности БЦ-2
Батарейные циклоны БЦ-2 применяются для очищения от сухой пыли различных объектов (цехов, ангаров, складов, строительных объектов), а также для более оптимального распределения улавливаемых частиц пыли, остатков газа, различных химических элементов, одним словом, продуктов переработки. Батарейные циклоны БЦ-2 чаще всего используют на крупных промышленных предприятиях. Применение данных устройств на производственных объектах является обязательным, так как циклоны батарейного типа обеспечивают чистоту воздуха и осуществляют правильное удаление золы, отходов от термической обработки на всех этапах производства. Данные агрегаты обладают большим сроком службы и высокой производительностью.
Производство и продажа циклонов БЦ-2 в Узбекистане
Уральский Завод Стальных Конструкций производит продукцию, в том числе, батарейные циклоны БЦ-2, изготовленную в соответствие со всем стандартами и требованиями. Качество и безопасность поставляемого нами оборудования подтверждены необходимыми сертификатами отечественного и европейского образца. Процесс изготовления контролируется на всех этапах, мы ответственно подходим к выбору материала и качеству монтажа. К каждому заказу существует индивидуальный подход, возможны различные варианты комплектации. УЗСК также занимается реализацией и производственным выпуском циклонов и прочих изделий под заказ. Цена на нашу продукцию формируется исходя из индивидуальных требований заказчика и специфики производства. Уральский Завод Стальных Конструкций гарантирует качество, износостойкость и высокую производительность предлагаемого оборудования. Сделать заказ в Узбекистане очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному в разделе «КОНТАКТЫ» телефону.
