| Очищение воды и конденсата с помощью сорбционного угольного фильтра типа ФСУ является одним из самых результативных методов. Это объясняется способностью молекул сорбента вступать во взаимосвязь даже с мельчайшими частицами грязи и удалять органические загрязнения и запахи. Используются ФСУ в промышленных котельных, гидротехнических сооружениях для очистки ливневых стоков, в других системах подготовки воды. ФСУ очищает возвращаемый с производства конденсат не только от органических загрязнений, но и от остатков нефтепродуктов до значения 0.52 — 1.0 мг/л. Производство фильтров сорбционных угольных налажено на нашем предприятии. Основные принципы нашей работы — качественные материалы, соответствие всем ГОСТам, учет производственных требований.
|
Suv va kondensatni fsu tipidagi sorbsion ko’mir filtridan tozalash eng samarali usullardan biridir. Bu sorbent molekulalarining eng kichik axloqsizlik zarralari bilan o’zaro bog’lanishiga va organik ifloslanish va hidlarni olib tashlash qobiliyatiga bog’liq. FSU sanoat qozonxonalarida, suv omborlarini tozalash uchun gidrotexnik inshootlarda, boshqa suv tayyorlash tizimlarida qo’llaniladi. FSU kondensat ishlab chiqarishdan qaytganlarni nafaqat organik ifloslantiruvchi moddalardan, balki neft mahsulotlarining qoldiqlaridan 0.52 — 1.0 mg / l qiymatiga qadar tozalaydi. Bizning ishimizning asosiy tamoyillari-sifatli materiallar, barcha gostlarga muvofiqligi, ishlab chiqarish talablarini hisobga olish. |
Принцип работы и конструктивные особенности угольных фильтров

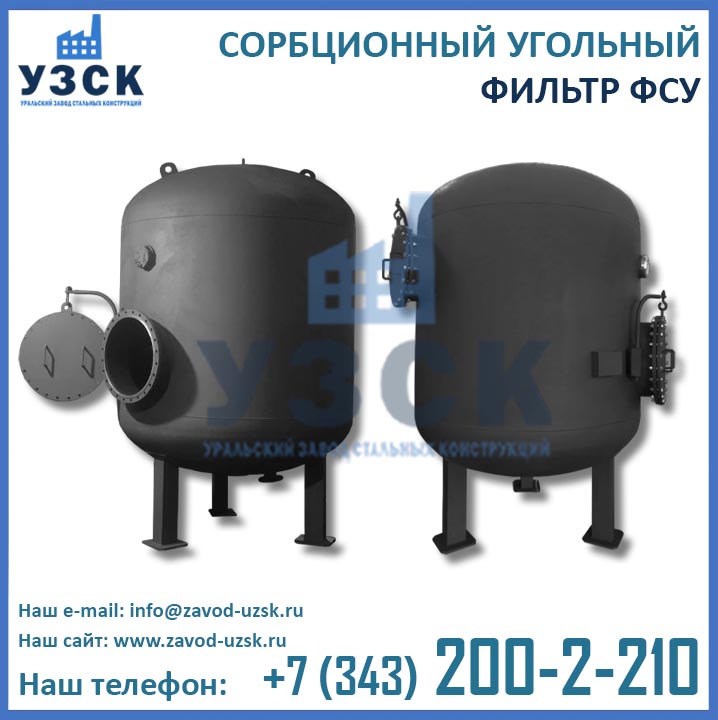

Сорбционный угольный фильтр – это аппарат, состоящий из:
- верхнего и нижнего отсека для распределения жидкости;
- устойчивого к механическим нагрузкам корпуса;
- опоры для монтажа ФСУ на фундамент;
- наружный трубопровод;
- КИП и нижнего люка;
- запорно-регулирующая арматура в пределах фронта фильтра;
- сифонные трубки;
- манометр с 3-ходовыми кранами;
- устройство для отбора проб;
- крепежи и уплотняющие материалы.
Процесс очищения воды довольно простой. Вода или конденсат поступает в фильтр через верхние отсеки, под давлением не выше 0.6 Мпа проходит через фильтрующий материал. ФСУ работает на активированном угле (древесный, каменный, коксовый).
Один или два раза в неделю проводится взрыхление сорбента и обратная промывка камеры.Рабочий цикл зависит от степени изношенности активированного угля, от его способности поглощать примеси. Размеры угольных зерен должны соответствовать стандартам — от 1 до 3.5 мм. Качество очистки конденсата зависит также от температуры: чем выше температура, тем выше маслоемкость фильтрующего материала. Например, при 100°С способность угла впитывать масло из жидкости составляет 30-36% от его общего веса, а при 55-600С — 20-26%.
Основные этапы работы фильтра:
- очищение жидкости от загрязнений(адсорбция, сорбция);
- взрыхление фильтрующего слоя и его промывка;
- сброс первого фильтрата.
Эксплуатационные и физико-технические характеристики
Для изготовления корпуса используется углеродистая сталь. Впоследствии внутренние стенки и другие части, имеющие контакт с агрессивной средой, покрываются антикоррозийным составом. Виды используемых покрытий:
- полиуретановое;
- эпоксидное;
- резиновое;
- консервирующий грунт.
Все перечисленные покрытия предотвращают коррозию металла и продлевают срок службы оборудования.
Для внутренних деталей применяется нержавеющая сталь марок:
- 08Х18Н10
- AISI304
- 08Х18Н10Т
- 12Х18Н10Т
- AISI321
- 08Х17Н13М2Т
- AISI316Ti
- 03Х17Н14М3
- AISI316L
Из таких же стальных листов производятся и трубы для обвязки по всему фронту корпуса, воздушник и другие соединения. Высокоуглеродистая качественная сталь повышает прочность корпуса и его износостойкость. При желании заказчика из нержавеющей стали может быть изготовлена вся конструкция. Инженерно-конструкторское бюро на базе нашего предприятия позволяет учесть все конструктивные пожелания клиента. В то же время наши изделия полностью соответствуют ГОСТу.
Технические характеристики ФСУ
|
Тип ФСУ |
Давление, МПа |
Диаметр, мм |
Производительность, м3/ч |
Высота фильтрующей загрузки, мм |
Масса, кг |
|
ФСУ-0.4-0.6 |
0.6 |
400 |
1.0 |
1 000 |
450 |
|
ФСУ-0.6-0.6 |
600 |
2.6 |
1 000 |
750 |
|
|
ФСУ-0.7-0.6 |
700 |
3.5 |
1 000 |
850 |
|
|
ФСУ-1.0-0.6 |
1 000 |
7 |
1 000 |
1 470 |
|
|
ФСУ-1.2-0.6 |
1 200 |
10 |
1 000 |
1 890 |
|
|
ФСУ-1.4-0.6 |
1 400 |
14 |
2 100 |
2 100 |
|
|
ФСУ-2.0-0.6 |
2 000 |
20-28 |
2 200-2 500 |
2 750 |
|
|
ФСУ-2.6-0.6 |
2 600 |
40-50 |
2 200- 2 500 |
4 290 |
|
|
ФСУ-3.0-0.6 |
3 000 |
50-60 |
2 500 |
5 750 |
|
|
ФСУ-3.4-0.6 |
3 400 |
60-65 |
2 500 |
6 900 |
Сорбционные угольные фильтры производства УЗСК – это надежные устройства, характеризующиеся высокой степенью очистки воды. Главные преимущества:
- Прочность конструкции гарантируется многократными испытаниями и точным расчетом.
- Уникальность наших устройств способствует их эксплуатации до 25 лет.
- Индивидуальный подход к каждому заказу позволяет удовлетворить все пожелания заказчика.
- Завод-изготовитель гарантирует надежность оборудования и соответствие ГОСТу.
Выбирая фильтры сорбционные угольные нашего предприятия в Узбекистане, вы получите надежный фильтр из первых рук, по номинальной стоимости, без каких-либо наценок. Возможен индивидуальный заказ и докомплектация оборудования.
