Сфера применения фильтров ФШМ-700: системы коммунального хозяйства (отопление, ГВС, ХВС).

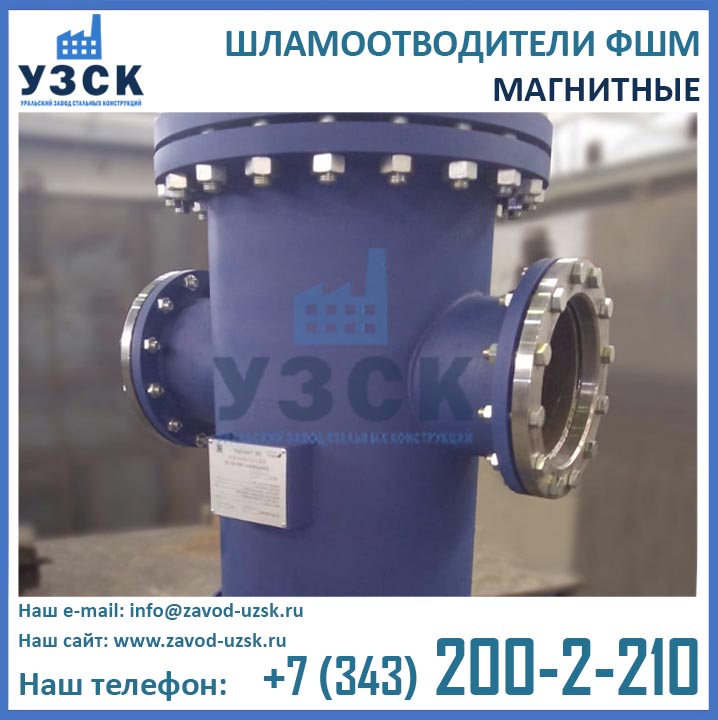

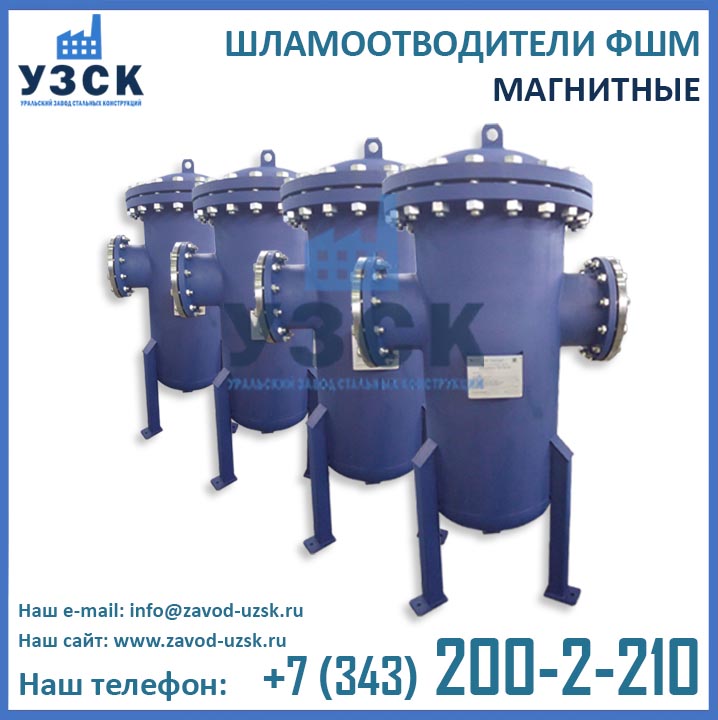

Составляющие конструкции шламоотводителя ФШМ-700: стальной сосуд цилиндрической формы Дн 1224 мм, патрубки с фланцами Ду 700 мм, дренажный патрубок для слива шлама Ду 80, воздушник Ду 15, съемный магнитно-сетчатый фильтрующий элемент.
Назначение ФШМ Ду 700: очистка неагрессивных жидкостей (в большинстве случаев воды) от органических и неорганических загрязнений, например, шлама, ила, песка, ржавчины, ферромагнитных частиц.
Варианты обозначения: фильтры ФШМ-700, шламоотводители ФШМ-700, шламоуловители ФШМ-700, шламоотделители ФШМ-700.
Плюсы применения: защита и продление срока службы ответственных элементов трубопровода, насосного и теплообменного оборудования.
Сертифицированный производитель шламоотводителей ФШМ Ду700 мм: Уральский завод стальных конструкций.

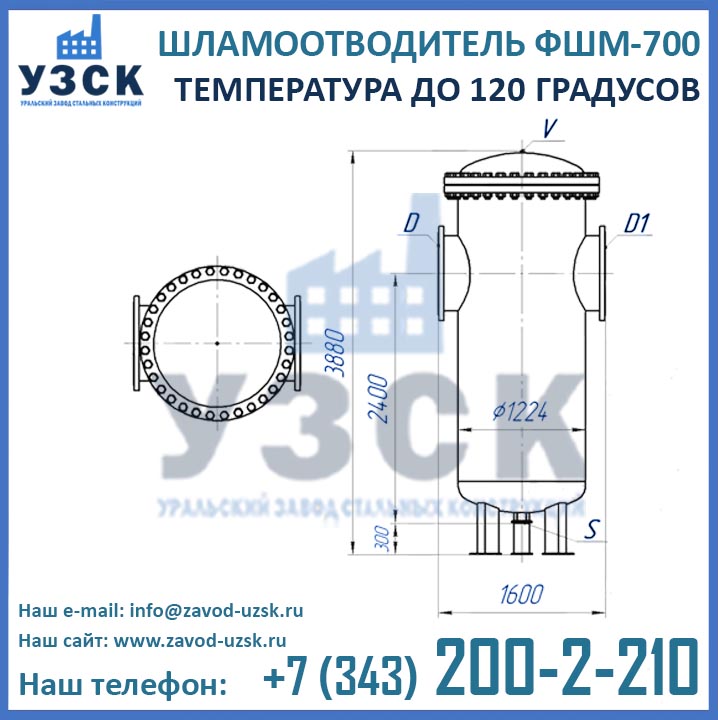

Чертеж фильтра-шламоуловителя ФШМ 700 мм до 120°С
Чертеж фильтра-шламоуловителя ФШМ 700 мм до 150°С
Фильтрующая система шламоотводителей ФШМ-700: принцип работы и основные составляющие
Конструкция фильтрующей системы магнитного шламоотводителя ФШМ Ду 700 подразумевает многоэтапную очистку воды. Сначала отсекаются более крупные частицы, затем ферромагнетики и, в заключение, фракции мелкой дисперсности.
Для отсечения частиц крупного размера фильтрующий элемент имеет нержавеющие перфорированные перегородки, для улавливания ферромагнитных включений – магнитные неодимовые стержни, а для задерживания наиболее мелких частиц – сетку тонкой фильтрации из нержавеющей стали. Для удобства эксплуатации (облегчения прочистки, обслуживания и ремонта) шламоотводителя 700 мм, конструкция фильтрующего элемента является съемной.
Шламоотделители ФШМ Ду 700 мм: основные параметры эксплуатации
Параметр | ФШМ-700 до 120°С | ФШМ-700 до 150°С |
Высота | 3880 мм | 3880 мм |
Длина | 1600 мм | 1600 мм |
Диаметр корпуса | 1224 мм | 1224 мм |
Диаметр условного прохода | 700 мм | 700 мм |
Масса | 2620 кг | 2620 кг |
Объем корпуса | 3200 л | 3200 л |
Производительность | 2801 т/ч | 2801 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 3″ | 3″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Преимущества шламоотделителей ФШМ Ду700 мм производства Уральского завода стальных конструкций (УЗСК)
- Производство шламоотводителей ФШМ-700 любой сложности. Мы располагаем высококвалифицированным инженерно-конструкторским отделом, что позволяет нам не ограничиваться типовыми исполнениями шламоотделителей ФШМ. Мы готовы разработать техническую документацию и чертежи фильтров ФШМ по Вашему техническому заданию, а также изготовить шламоуловители по индивидуальным размерам и чертежам заказчика.
- Высокое качество выпускаемой продукции. Все изделия, в том числе магнитные шламоуловители ФШМ 700, подвергаются обязательным испытаниям пробным давлением на аттестованном гидростенде нашего завода. Вся продукция сертифицирована.
- Изготовление шламоотводителей осуществляется из нового сырья и комплектующих, в качестве которых мы уверены. Наш завод располагает собственной лабораторией НК, аттестованной на все виды неразрушающего контроля. Это позволяет нам проводить тщательный входной контроль всех материалов, поступающих на завод для производства магнитных фильтров ФШМ.
- Кратчайшие сроки изготовления ФШМ Ду 700 мм. Многочисленный штат сотрудников высокой квалификации, среди которых есть специалисты сварочного производства, имеющие сертификационное удостоверение НАКС (Национальное агентство контроля сварки); парк станков и необходимого оборудования (сварочные аппараты и технология сварки нашего завода прошли аттестацию НАКС); а также большие производственные площади позволяют нам выпускать высококачественные шламоуловители ФШМ 700 мм в кратчайшие сроки в любых объемах.
- Выгодная стоимость шламоотводителей ФШМ-700. Являясь непосредственным производителем фильтров ФШМ, мы предлагаем самые привлекательные цены на шламоотводители Ду 700 мм в Узбекистане и других городах России, Казахстана, Армении, Киргизии и Белоруссии.
