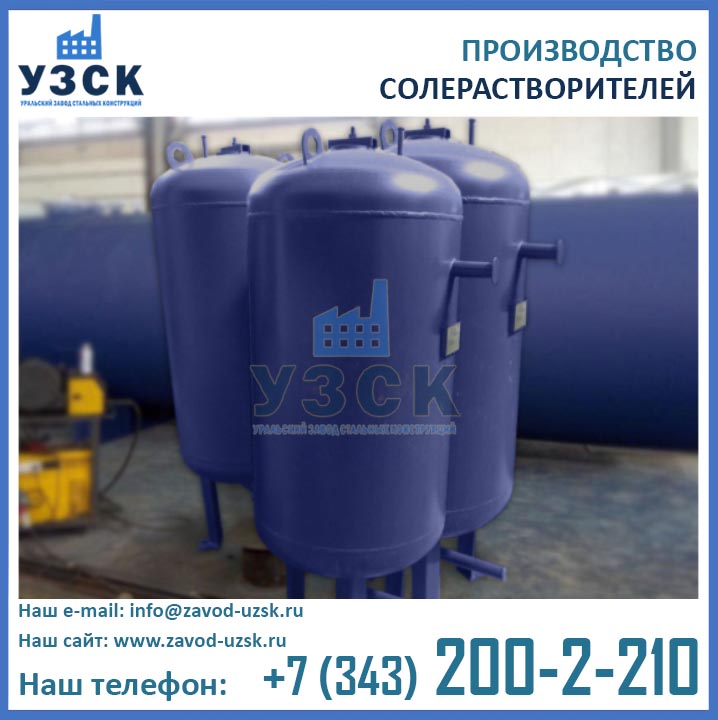

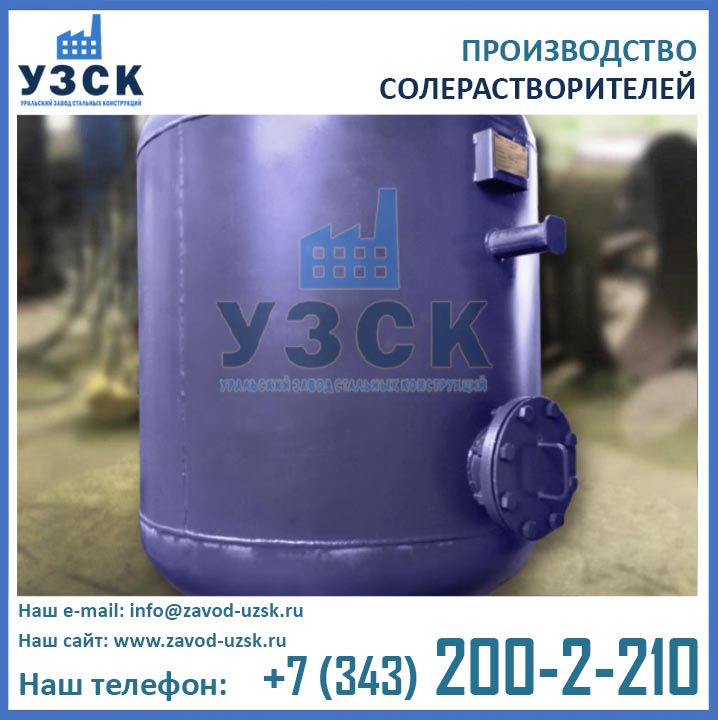

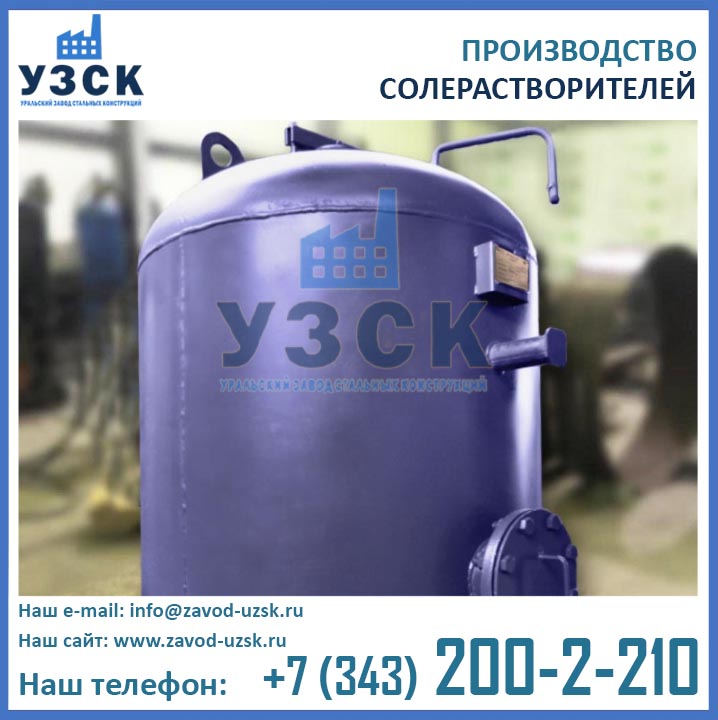

Солерастворитель С – бак для приготовления и очистки от механических примесей регенерационных растворов соли и сульфата аммония, которые необходимы для регенерации катионитных фильтров ФИПа.
Солерастворитель является одним из составляющих систем водоподготовки и применяется в промышленных и отопительных котельных, на тепловых и атомных электростанциях.
Назначенный срок эксплуатации бака солерастворителя составляет 20 лет. Средний ресурс до капитального ремонта — более 24000 ч. Гарантийный срок службы солерастворителя – 12 месяцев с момента включения устройства в эксплуатацию, но не более 24 месяцев со дня отгрузки заказчику.
Fipning kationit filtrlarini qayta tiklash uchun zarur bo’lgan tuz va ammoniy sulfatning regeneratsiya eritmalarining mexanik aralashmalaridan tayyorlash va tozalash uchun S – tank Soler eritgichi.
Solerastvoritel suvni tozalash tizimining tarkibiy qismlaridan biri bo’lib, sanoat va isitish qozonlarida, issiqlik va atom stansiyalarida qo’llaniladi.
Soler erituvchi tankning belgilangan muddati-20 yil. Solerastvoritelya kafolat muddati-qurilma ishga tushirilgandan boshlab 12 oy, lekin mijozga yuborilgan kundan boshlab 24 oydan oshmasligi kerak.
Технические параметры солерастворителей С
Наименование | Солерастворитель С-0,125-0,4 | Солерастворитель С-0,4-0,7 | Солерастворитель С-1,0-1,0 |
Условный диаметр, мм | 400 | 700 | 1000 |
Рабочее давление, МПа | 0,6 | 0,6 | 0,6 |
Высота, не более, мм | 1400 | 1700 | 2000 |
Масса, не более, кг | 160 | 320 | 550 |
Конструктивные особенности бака солерастворителя

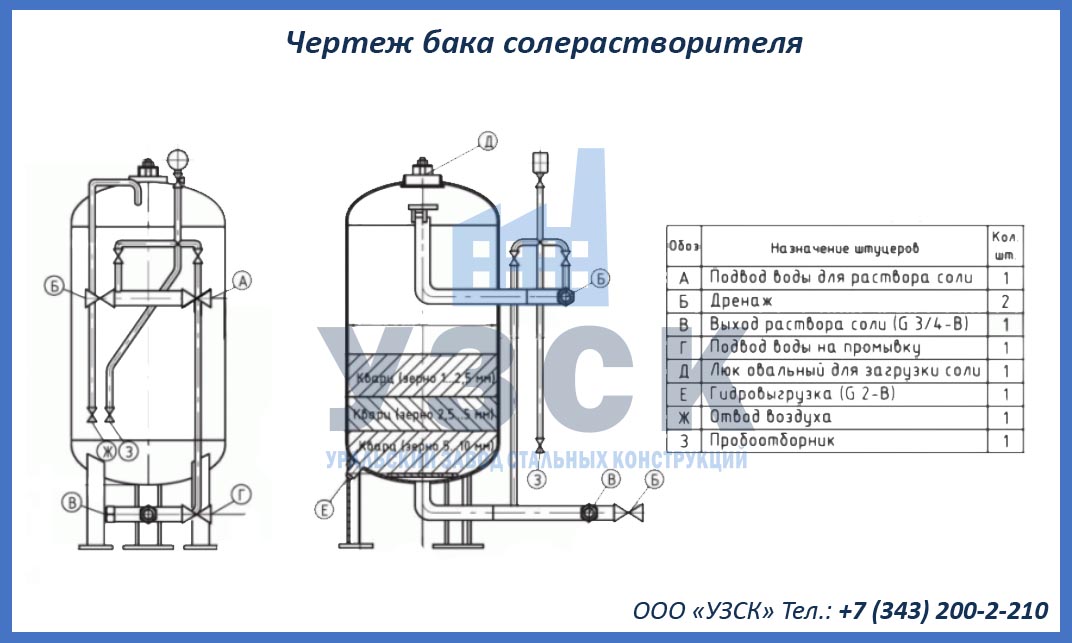

Бак солерастворитель состоит из корпуса, люка для загрузки, дренажной тарелки, трубы с отбойником для подведения и отведения воды, трубопроводов обвязки, штуцеров для гидровыгрузки и установки кранов и манометра, опор для монтажа на фундамент.
Корпус солерастворителя образован цилиндрической обечайкой из стального листа и приваренными к ней сверху и снизу штампованными эллиптическими днищами.
Фильтрующим материалом солерастворителя обычно является кварц или антрацит (не входит в комплект поставки).
Tank solerastvoritelya uy-joy, Loading Lyuk, drenaj plastinka, suv, quvur çemberleme, gidrovygreygrygrup va o’rnatish kran va bosim o’lchov, poydevor ustiga o’rnatish uchun qo’llab-quvvatlash uchun jgut bilan quvur iborat.
Solerastvoritelya tanasi po’lat varaqning bir silindr qobiq hosil va yuqori va pastki muhri elliptik pastki unga payvandlangan.
Soler eritgichning filtrlash materiallari odatda kvarts yoki antrasitdir (shu jumladan emas).
Установка солерастворителя
Монтаж бака солерастворителя осуществляется вертикально на фундамент посредством закрепления опор. В соответствии с проектом производится установка трубопроводов обвязки и запорно-регулирующей арматуры, соединяются подводящие и отводящие вентили с трубопроводами и закрываются. Далее необходимо заполнить солерастворитель водой, спустить воздух, закрыть все вентили и провести гидравлические испытания пробным давлением 0,9 МПа (выдержка 10 минут).
Solerastvoritelya tankini o’rnatish tayanchlarni mustahkamlash orqali poydevorga vertikal ravishda amalga oshiriladi. Loyihaga ko’ra, quvurlarni ulash va yopish va nazorat qilish armaturalarini o’rnatish, etkazib berish va tushirish vanalarini quvurlarga ulash va yopish ishlari amalga oshiriladi. Keyin Soler eritgichni suv bilan to’ldiring, havoni to’kib tashlang, barcha valflarni yoping va sinov bosimi 0,9 MPa (10 daqiqa ta’sir qilish) bilan gidravlik sinovlarni o’tkazing.
Особенности эксплуатации бака солерастворителя
ВНИМАНИЕ!!! Открывать люки можно исключительно тогда, когда в солерастворителе отсутствует давление. Перед вскрытием следует проверить все задвижки и вентили, они должны быть плотно закрыты.
По окончании гидроиспытаний необходимо слить воду из солерастворителя и через крышку люка, расположенную в верхнем эллиптическом днище, загрузить фильтрующий материал в три слоя (нижние два слоя нужны как подстилка, а верхний слой будет фильтром для солевого раствора). После загрузки кварца/антрацита и закрытия люка следует осуществить отмывку фильтрующего материала. Качество воды отслеживается при отборе проб. Продолжительность отмывки составляет примерно 10 минут. Процесс должен происходить с интенсивностью, обеспечивающей вынос загрязнений, но не фильтрующей загрузки.
После отмывки солерастворитель частично освобождается от воды и в его корпус загружается соль. Когда соль растворится, солевой раствор подается в ионитный фильтр. При этом следует выпустить из солерастворителя воздух, путем открытия соответствующего вентиля. Процесс вымывания соли составляет примерно 10-15 минут.
Далее следует промыть солерастворитель, делая периодический отбор проб для контроля качества вытекающей воды.
Два раза в год необходимо при помощи штуцера гидровыгрузки выгружать фильтрующий материал из корпуса солерастворителя и производить профилактическое обслуживание оборудования, очищая его от коррозии и грязи, а также осуществлять ревизию арматуры и дренажного устройства.
