Конструкция и особенности эксплуатации деаэратора атмосферного ДА

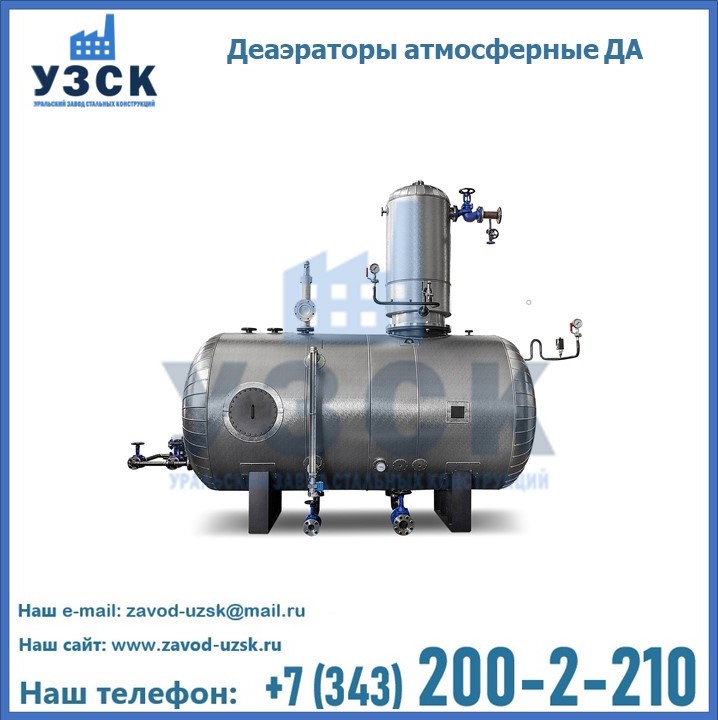

Деаэратор атмосферный ДА состоит из 1 — бака деаэраторного (БДА), 2 — деаэрационной колонки (ДА или КДА), 3 — охладителя выпара (ОВА), 4 — предохранительного устройства/ гидрозатвора, 5 — водоуказательного стекла, 6 — охладителя проб воды и пара, 7 — запорно-регулирующей арматуры, 8 — автоматики и КИП.
Стандартная комплектация ДА включает в себя, в обязательном порядке, первые четыре элемента, остальными позициями устройство комплектуется в зависимости от требуемых функций и проекта заказчика в Узбекистане. Для использования атмосферных деаэраторов в автоматическом режиме (регулировка расхода обрабатываемой воды и количества пара, подаваемого в колонку и барботаж), изделие комплектуется электронными приводами и КИП.
Производительность деаэраторов зависит от потребности в питательной воде и вместительности котлоагрегата. В свою очередь, данные параметры устанавливаются в зависимости от условий производства, по запросу заказчика. В деаэраторе, в аккумуляторном баке, имеется необходимый запас воды, рассчитанный на несколько минут бесперебойного функционирования котла.
Чтобы поддерживать оптимальные параметры, оборудование оснащается системой регулирования. Благодаря такой системе, в деаэраторе удается задавать и поддерживать необходимые для работы котла режимы.
В атмосферных деаэраторах ДА используется многоступенчатая схема дегазации, сосьтоящая из 3 ступеней. Первые две размещаются в деаэрационной колонке: одна из них — струйная, другая — барботажная. Третья, дополнительная, находится в деаэраторном баке и представляет собой затопленное барботажное устройство.
Кроме того, в ДА имеются предохранительные устройства, гидрозатворы, предназначенные для контроля над превышением уровня воды в баке и для защиты от гидравлических ударов. Излишки воды в баке отводятся через сливной патрубок в гидрозатвор, а затем поступают в дренажную систему. Контроль за нижним уровнем воды осуществляется при помощи визуальных (водоуказательных) стекол или автоматических приборов (датчиков), посылающих сигналы на щит автоматики.
Принцип действия и основные технические характеристики атмосферного деаэратора
Процедура обработки жидкости с помощью деаэратора ДА начинается с деаэрационной колонки, в которую сверху поддается заранее подогретый конденсат, а снизу в эту же колонку поступает пар. Конденсат проливается через дырчатые листы вниз, а пар в это время циркулирует снизу вверх, навстречу конденсату, нагревая при этом воду до t=+104,25°С. Таким образом, пар пропускается через воду, очищая её от нежелательных газов. Небольшое количество пара, вместе с выделившимися из жидкости газами, поступает в верхнюю часть деаэрационной колонки и перемещается в охладитель выпара. После прохождения обеих ступеней деаэрации, струи воды из колонки сливаются в бак, в котором подогреваются и выдерживаются, после чего из воды выделяется свободная углекислота. Затем, захваченные паром и обработанные газы (выпар) отводятся из деаэрационной колонки.
Технические характеристики и размеры атмосферных деаэраторов
Наименование показателей | ДА-1/0,75 | ДА-3/1,2 | ДА-5/2 | ДА-10/4 | ДА-15/4 | ДА-25/8 | ДА-50/15 | ДА-100/25 | ДА-200/50 | ДА-300/75 |
---|---|---|---|---|---|---|---|---|---|---|
Производительность, т/ч | 1 | 3 | 5 | 10 | 15 | 25 | 50 | 100 | 200 | 300 |
Рабочий диапазон, т/ч | 0,3÷1,2 | 0,9÷3,6 | 1,5÷6 | 4÷15 | 4,5÷18 | 7,5÷30 | 15÷60 | 30÷120 | 60÷240 | 90÷360 |
Давление рабочее, МПа | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
Температура воды, °С | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 |
Диапазон подогрева воды, °С | 10÷50 | 10÷50 | 10÷50 | 10÷50 | 10÷50 | 10÷50 | 10÷50 | 10÷50 | 10÷50 | 10÷50 |
O2 в воде, мкг/кг | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 |
Объем бака, м3 | 0,75 | 1,2 | 2 | 4 | 4 | 8 | 15 | 25 | 50 | 75 |
Габаритные размеры (бак с колонкой) | ||||||||||
Диаметр корпуса, мм | 1 010 | 1 010 | 1 212 | 1 212 | 1 212 | 1 616 | 2 016 | 2 216 | 3 020 | 3 020 |
Высота, мм | 2 370 | 2 370 | 3 540 | 3 540 | 3 540 | 4 020 | 4 520 | 4 770 | 6 300 | 6 600 |
Длина, мм | 1 800 | 2 500 | 2 940 | 4 450 | 4 450 | 5 185 | 6 185 | 8 065 | 9 095 | 12 500 |
Масса (бак с колонкой), кг | 760 | 980 | 1 144 | 1 423 | 1 423 | 2 764 | 4 100 | 5 510 | 10 385 | 16 560 |
Условные обозначения атмосферных деаэраторов
Маркировка деаэраторов на примере деаэраторов ДА 25/8:
ДА — деаэратор атмосферного давления;
25 -производительность деаэрационной колонки (м3/ч);
8 (цифра после знака «/») — емкость бака (м3).
Правила эксплуатации и контроля работы ДА
Для определения количества пара, который подводится на деаэратор в паровую подушку, производится теплотехнический расчет, основанный на начальной температуре воды, подводимой в колонку, при диапазоне подогрева воды от 10 °С до 40 °С. Регламентированное количество пара на затопленный барботаж составляет от 25 до 30 кг на тонну одну деаэрированной воды. Количество выпара при таких показателях должно быть от 2 до 3 кг на тонну деаэрированной воды.
Эксплуатация деаэратора предполагает проведение регулярного контроля, заключающегося в анализе деаэрированной воды на выходе из аккумуляторного бака. Такие проверки должны проводиться не менее одного раза в сутки. Для этих целей предназначены линии отбора проб с охладителями, с помощью которых удается снизить t воды (как правило, до 40°С). Если результаты анализа покажут, что вода не соответствует нормам по содержанию кислорода или углекислого газа, то делается заключение о том, что установленного количества пара недостаточно для обработки подаваемых объемов воды. В таком случае, необходимо либо снизить подачу воды в колонку, либо увеличить расход пара. Для упрощения данного процесса рекомендуется оборудовать деаэратор системой автоматического регулирования,, которые самостоятельно анализируют состав воды и корректируют процессы.
Как выбрать деаэратор атмосферный ДА в Узбекистане?
Выбор комплектации атмосферного деаэратора напрямую зависит от специфики предприятия и заявленного заказчиком проекта. Деаэратор в базовой комплектации оборудован патрубками под приварку. По запросу клиента он может быть поставлен и укомплектован фланцевыми патрубками, а также оснащен скобами для крепления теплоизоляции. Помимо этого, колонку можно крепить к баку через фланцевые соединения.
По требованию заказчика есть возможность комплектовать деаэраторы колонками, отличающимися от заявленных в таблице. При таком условии необходимо подбирать для агрегата бак большего, чем типовой, объема.
В связи с тем, что атмосферный деаэратор достаточно большое и громоздкое устройство, существуют особенности транспортировки этого изделия. Следует учитывать, что все элементы деаэратора ДА перевозятся отдельными сегментами и монтируются в единое целое непосредственно на объекте (площадке котельной или ТЭЦ).
Кроме того, деаэратор рассчитанный на большую производительность с баком, имеющим объем 50-70 м3 является негабаритным для перевозки, поэтому для такого оборудования требуется специальный транспорт и специальное разрешение на транспортировку. Деаэраторы при транспортировке не упаковываются.
Приобрести качественное оборудование, в том числе, деаэраторы ДА, можно в компании УЗСК в Узбекистане. Мы предлагаем долговечную и надежную продукцию по приемлемой цене. Заказать и купить деаэраторы или другие изделия высокого качества можно через сайт Уральского Завода Стальных Конструкций, или позвонив по указанному в разделе «Контакты» телефону.
