Уральский завод строительных конструкций (УЗСК) в Узбекистане производит стальные емкости со сферическими и плоскими торцами. Наши горизонтальные цилиндрические хранилища выполнены в соответствие ГОСТ Р 52630-2012, ГОСТ 17032-2010. Компания имеет лицензию на производство резервуаров, товар сертифицирован, каждая емкость снабжена паспортом. На поток поставлено изготовление сосудов разного объема для наземного и подземного использования.
Ural qurilish inshootlari zavodi (UZSK) Узбекистане sferik va tekis uchlari bo’lgan po’lat idishlar ishlab chiqaradi. Bizning gorizontal silindrli saqlash GOST r 52630-2012, GOST 17032-2010 muvofiq amalga oshiriladi. Kompaniya tanklarni ishlab chiqarish uchun litsenziyaga ega, mahsulot sertifikatlangan, har bir idish pasport bilan jihozlangan. Oqim er osti va er osti ishlatish uchun turli hajmdagi idishlar ishlab chiqarishga mo’ljallangan.
Область применения резервуаров
Наши сосуды подходят для хранения технических жидких продуктов:
- всех легких и средних фракций нефтепродуктов;
- химических удобрений;
- рассолов;
- технической воды для пожаротушения и ЖКХ.
Безопасное хранение питьевой воды обеспечивается в специальных резервуарах. Внутренняя поверхность такой емкости проходит специальную обработку. В зависимости от объема изделия, толщина стенок варьируется от 4 до 10 см.
Компания изготавливает РГСн и по стандартным размерам и комплектации, включая многокамерные конструкции с врезками, люками, патрубками. Предусмотрена антикоррозийная обработка, установка технологического оборудования, включая подогреватели, насосы и приборы КИПиА.
Собственное конструкторское бюро позволяет принимать заказы на нестандартные резервуары стальные наземные, разработать проект и рабочие чертежи. Отгрузка готовой продукции возможно железнодорожным, водным и автомобильным транспортом.
O’z dizayn byurosi standart bo’lmagan tanklar uchun buyurtmalarni qabul qilishga imkon beradi er osti po’latlari, loyiha va ishchi chizmalarni ishlab chiqish. Tayyor mahsulotni temir yo’l, suv va avtomobil transporti orqali jo’natish mumkin.
Производство РГСн
Условия эксплуатации сосудов, согласно ГОСТ 17032-2010 позволяют использовать оборудование при условиях:
- избыточное давление не выше 0,07 МПа со сферическими и 0,04 МПа с плоскими днищами;
- вакуум не больше 0,001 МПа
- плотность – до 1,3 т/м3;
- температурный диапазон – от -65 0 до +90 0.
Этапы производства РГСн
Основные элементы стальной емкости, которые входят в обязательный комплект:
- Стальная конструкция в виде цилиндра с плоскими или сферическими торцевыми днищами.
- Внутренние перегородки, разделяющие емкость на 2-5 отсеков.
- Конструкция одно или двух стенная.
- Технологические вырезы для смотровых люков, входных и выходных коммуникаций.
- Антикоррозийная защита внутренней и внешней поверхности резервуара.
- Стальные седловые опоры.
- Технологическое оборудование, приборы безопасности, освещение.
Каждый сосуд может быть оборудован лестницами, площадками обслуживания, контролирующими приборами, согласно требованию заказчика.
Проектирование
Построение резервуаров ведется по стандартизированным чертежам из альбома (КМ) и по отдельным проектам (КДМ). На этапе заказа создается ТЗ, где уточняются размеры, марка стали, комплектация сосуда приборами и приспособлениями. Стандартный проект адаптируется под запросы клиента с разработкой технической документации КДМ, ППР, сметы. Рассчитывается стоимость резервуара РГСн с дополнительной обвязкой.
| Тип | Объем, м3 | Диаметр, мм | Длина, мм | Кол-во опор, шт | Масса резервуара, кг | Площадь поверхности, м2 | ||
|---|---|---|---|---|---|---|---|---|
| Одностенный | Двустенный | Наружная | Внутренняя | |||||
| РГС-3 | 3 | 1400 | 2000 | 2 | 750 | 1200 | 13 | 16 |
| РГС-5 | 5 | 1900 | 2100 | 2 | 950 | 1600 | 19 | 23 |
| РГС-10 | 10 | 2060 | 3400 | 2 | 1300 | 2200 | 27 | 33 |
| РГС-15 | 15 | 2060 | 4900 | 2 | 1650 | 2900 | 37 | 44 |
| РГС-20 | 20 | 2280 | 5640 | 2 | 2000 | 3600 | 52 | 67 |
| РГС-25 | 25 | 2280 | 6600 | 3 | 2500 | 4200 | 52 | 67 |
| РГС-30 | 30 | 2280 | 7900 | 3 | 3000 | 5100 | 62 | 77 |
| РГС-40 | 40 | 2788 | 7640 | 3 | 3500 | 5900 | 74 | 89 |
| РГС-50 | 50 | 2788 | 9640 | 3 | 4000 | 7100 | 92 | 110 |
| РГС-60 | 60 | 2788 | 11140 | 4 | 4700 | 8200 | 105 | 126 |

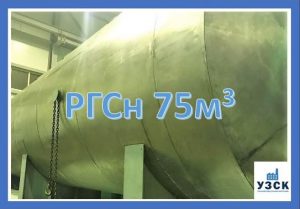

| РГС-75 | 75 | 3240 | 9640 | 4 | 4900 | 8400 | 109 | 132 |

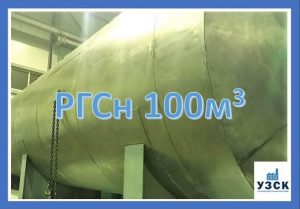

| РГС-100 | 100 | 3240 | 12640 | 5 | 6100 | 10600 | 140 | 168 |
Производство в Узбекистане
Стальной наземный горизонтальный резервуар изготавливают из стали, с учетом климатических условий и вида продукта.
— В условиях, когда температура не ниже -400 С, используется малоуглеродистая сталь С245, Ст3сп5
-В северных районах с зимней температурой ниже -400 используется низколегированная сталь С345, 09Г2С.
-Для хранения активных химикатов и питьевой воды применяют нержавеющую сталь AISI 321 или отечественную нержавейку 12Х18Н10Т.
Изготавливают резервуары методами рулонирования и сбора из обечаек.
- Метод рулонирования применяется при толщине металла не более 4 мм. На сборочном стеллаже сваривают развертку емкости, далее ее для устойчивости закрепляют ребрами жесткости – ободами, закрепляемыми по краям полотна. Полотно сворачивается в рулон, сваривается. К цилиндру по обе стороны крепят торцовые днища. В результате с заводской площадки отгружается готовый цилиндрический резервуар.
- Сборка РГСн из обечаек – наиболее распространенный способ. Обечайка изготавливается вальцовкой. В процессе применяются специальные гибочные вальцы. Днища штампуются или варятся. Обечайки свариваются с двух сторон на стенде. Торцы вваривают в цилиндр, установленный вертикально.
Если резервуар имеет перегородки, они должны быть двойными, чтобы обеспечить чистоту содержимого отдельных камер. Монтаж оснастки, требования к ней, регламентируются проектом.
Испытание
Каждый сосуд подвергается испытанию на герметичность швов с помощью неразрушающих методов контроля. К работе допускаются сварщики, аттестованные по классификации НАКС. применяется:
- ручная дуговая сварка;
- ручная дуговая наплавка;
- механизированная аргонодуговая сварка;
- механизированная сварка в среде активных газов.
Резервуар проходит визуальный осмотр на деформацию, гидравлическое и пневмоиспытание.
Защита поверхностей
Емкость РГСн подвергается климатическому разрушению. Выполняется пескоструйная очистка внутренней и наружной поверхности резервуара в специальной камере для малярных работ. Наносится грунтовка и краска или стойкая эмаль типа Amercoat.
Транспортировка
Изготовленный резервуар с сопроводительной документацией отправляется к заказчику заранее согласованным логистическим маршрутом. Приветствуется самовывоз. Транспортные расходы оплачиваются заказчиком.
Гарантии на оборудование
УЗСК – предприятие в Узбекистане, лицензированное на выпуск продукции в соответствие с международными и российскими стандартами качества. Изготовитель берет на себя стандартные гарантийные обязательства. Гарантируется, что продукция отвечает требованиям ГОСТ Р 52630-2012 при соблюдении условий хранения, перевозки, монтажа и использования оборудования.
На резервуар распространяется гарантия на 18 месяцев с момента начала эксплуатации, но не более 24 месяцев после выдачи изделия с завода.
