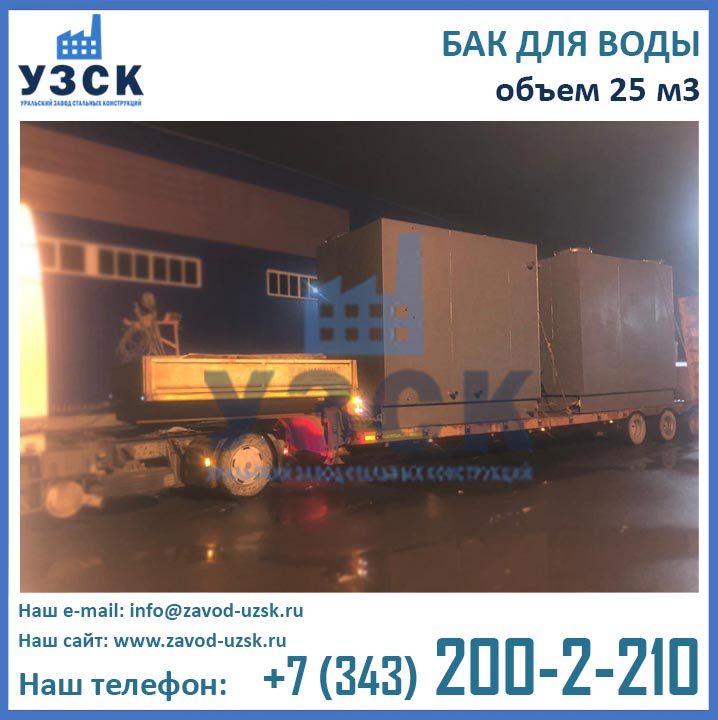

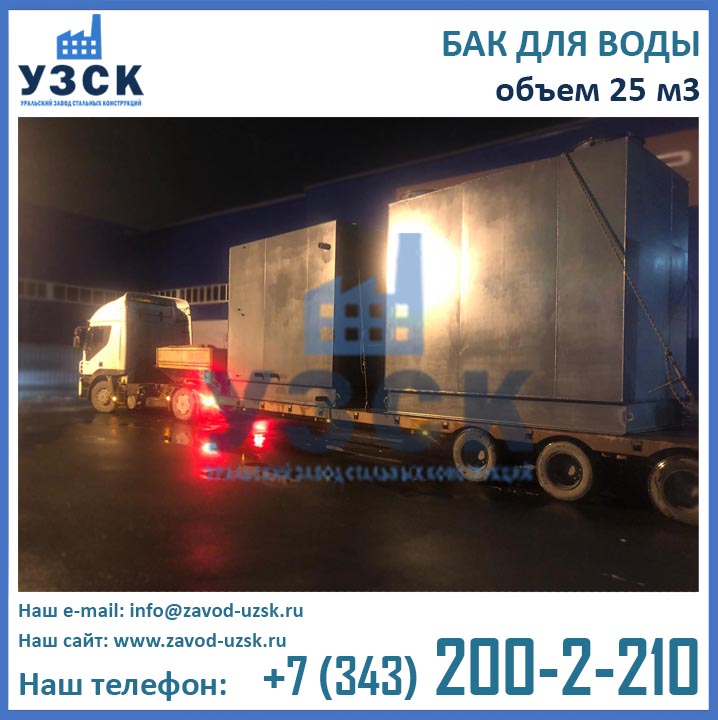

Бак прямоугольный для холодной, подогретой воды / Tank sovuq, iliq suv uchun to’rtburchaklar

Изготовление баков, работающих под атмосферным давлением, прямоугольных, относят к серии стандартного оборудования 5.904-43. Емкости предназначены для хранения рассола, отопленной и холодной воды в Узбекистане. Оборудование используется в воздушных системах кондиционирования, как наливное без избыточного давления.

Atmosfera bosimi ostida ishlaydigan tanklarni ishlab chiqarish, to’rtburchaklar, 5.904-43 standart uskunalari qatoriga kiradi. Tanklar Узбекистане da sho’r, isitish va sovuq suvni saqlash uchun mo’ljallangan. Uskunalar ortiqcha bosim holda o’z-o’zini tekislash kabi havo shamollatish tizimlari ishlatiladi.

Устройство прямоугольных баков

Корпус емкости может иметь объем 1-60 м3. Резервуар емкостью больше 5 м3 допускается оборудовать внутренними перегородками. В секционном баке может быть заполнен один или оба отсека.

Возможна термозащита стенок резервуара. Стандартное устройство изоляции:

минматы из стекловолокна волокна, прошитые, толщиной 40 мм;
слой паровой защиты из полиэтиленовой пленки или рубероида, уложенных внахлест и соединенных клейкой лентой;
рулонный стеклопластик, используемый для облицовки изолированной поверхности.

Общая толщина теплоизоляции составляет 6- мм.

Ставят бак так, чтобы днище проветривалось, помещают на деревянные или ж/б опоры сечением 20х20см. Промежуточные опорные бруски пропитывают антисептиком.

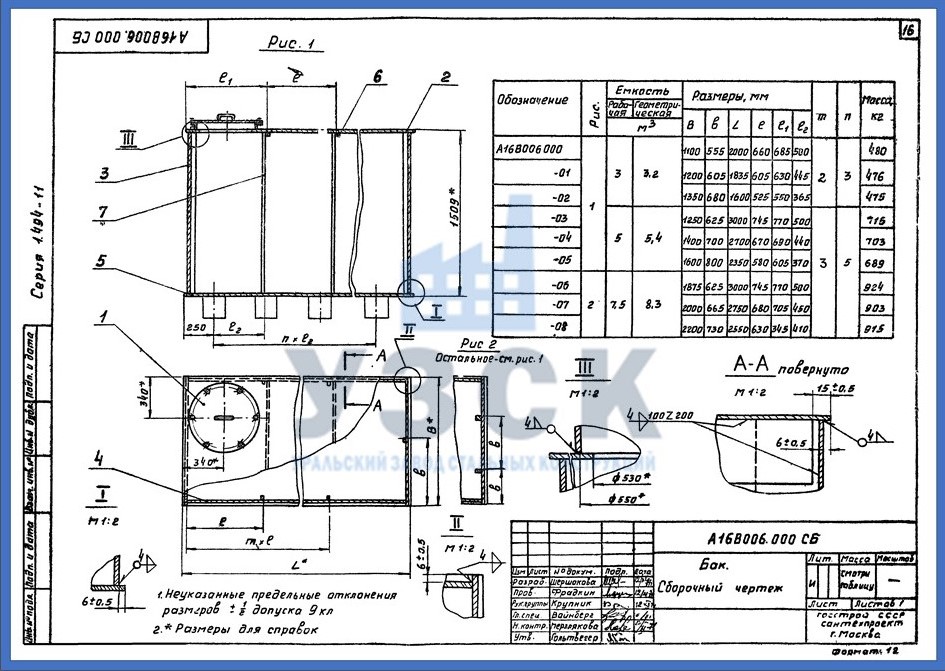

Габариты и вес стандартных баков серии 5.904-43

№ п/п	Наименование	Модель	Объем	Размер			Описание	Вес
№ п/п	Наименование	Модель	Объем	Длина	Ширина	Высота	Описание	Вес
	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 098.000	1	900	1008	1300	серия 5.904-43	197кг
1		А16В 098.000-01	1	900	1008	1500	серия 5.904-43	217кг
2		А16В 098.000-02	1	1000	1008	1200	серия 5.904-43	199кг
3		А16В 098.000-03	2	1000	1258	1900	серия 5.904-43	367кг
4		А16В 098.000-04	2	1000	1258	1600	серия 5.904-43	307кг
5		А16В 098.000-05	2	1300	1258	1450	серия 5.904-43	355кг
6	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 099.000	3	1100	2000	1508	серия 5.904-43	407,4кг
7		А16В 099.000-01	3	1200	1835	1508	серия 5.904-43	370кг
8		А16В 099.000-02	3	1350	1600	1508	серия 5.904-43	464,5кг
9		А16В 099.000-03	5	1250	3000	1508	серия 5.904-43	699кг
10		А16В 099.000-04	5	1400	2700	1508	серия 5.904-43	688кг
11		А16В 099.000-05	5	1600	2350	1508	серия 5.904-43	670кг
12		А16В 099.000-06	7,5	1875	3000	1508	серия 5.904-43	880,5кг
13		А16В 099.000-07	7,5	2000	2750	1508	серия 5.904-43	872кг
14		А16В 099.000-08	7,5	2200	2550	1508	серия 5.904-43	881кг
15	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 100.000	5	1250	3000	1508	серия 5.904-43	680кг
16		А16В 100.000-01	5	1400	2700	1508	серия 5.904-43	767кг
17		А16В 100.000-02	5	1600	2350	1508	серия 5.904-43	762,5кг
18		А16В 100.000-03	7,5	1875	3000	1508	серия 5.904-43	987кг
19		А16В 100.000-04	7,5	2000	2750	1508	серия 5.904-43	975,4кг
20		А16В 100.000-05	7,5	2200	2550	1508	серия 5.904-43	992,5кг
21	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 101.000	10	1875	2900	2005	серия 5.904-43	1124кг
22		А16В 101.000-01	10	1700	3200	2005	серия 5.904-43	1137кг
23		А16В 101.000-02	10	2100	2800	2005	серия 5.904-43	1118кг
24		А16В 101.000-03	15	2000	3200	2505	серия 5.904-43	1633кг
25		А16В 101.000-04	15	2250	2900	2505	серия 5.904-43	1662кг
26		А16В 101.000-05	15	2400	2700	2505	серия 5.904-43	1651кг
27		А16В 101.000-06	20	2250	3800	2505	серия 5.904-43	2018кг
28		А16В 101.000-07	20	2400	3500	2505	серия 5.904-43	1982кг
29		А16В 101.000-08	20	2700	3150	2505	серия 5.904-43	2013кг
30	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 102.000	10	1975	2900	2000	серия 5.904-43	1246кг
31		А16В 102.000-01	10	1700	3200	2000	серия 5.904-43	1068кг
32		А16В 102.000-02	10	2100	2600	2000	серия 5.904-43	1114кг
33		А16В 102.000-03	15	2000	3200	2505	серия 5.904-43	1798кг
34		А16В 102.000-04	15	2250	2900	2505	серия 5.904-43	1879кг
35		А16В 102.000-05	15	2400	2700	2505	серия 5.904-43	1881кг
36		А16В 102.000-06	20	2250	3200	2505	серия 5.904-43	2237кг
37		А16В 102.000-07	20	2400	3500	2505	серия 5.904-43	2226кг
38		А16В 102.000-08	20	2700	3160	2505	серия 5.904-43	2005кг
39	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 103.000	10	2900	1875	2005	серия 5.904-43	1377кг
40		А16В 103.000-01	10	3200	1700	2005	серия 5.904-43	1410кг
41		А16В 103.000-02	10	2600	2100	2005	серия 5.904-43	1342кг
42		А16В 103.000-03	15	3200	2000	2509	серия 5.904-43	1980кг
43		А16В 103.000-04	15	2900	2250	2509	серия 5.904-43	1952кг
44		А16В 103.000-05	15	2700	2400	2509	серия 5.904-43	1920кг
45		А16В 103.000-06	20	3800	2250	2509	серия 5.904-43	2400кг
46		А16В 103.000-07	20	3500	2400	2509	серия 5.904-43	2334кг
47		А16В 103.000-08	20	3150	2700	2509	серия 5.904-43	2300кг
48	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 104.000	25	300	2250	3010	серия 5.904-43	2073
49		А16В 104.000-01	25	3600	2400	3010	серия 5.904-43	2460
50		А16В 104.000-02	25	3300	2650	3010	серия 5.904-43	2470
51		А16В 104.000-03	30	4200	2500	3010	серия 5.904-43	2829
52		А16В 104.000-04	30	3900	2700	3010	серия 5.904-43	2830
53		А16В 104.000-05	30	3600	2900	3010	серия 5.904-43	2856
54		А16В 104.000-06	40	4700	3000	3010	серия 5.904-43	2870
55		А16В 104.000-07	40	4400	3200	3010	серия 5.904-43	3442
56		А16В 104.000-08	40	4150	3400	3010	серия 5.904-43	3449
57		А16В 104.000-09	50	5800	3000	3010	серия 5.904-43	3308
58		А16В 104.000-10	50	5100	3400	3010	серия 5.904-43	4123
59		А16В 104.000-11	50	4500	3750	3010	серия 5.904-43	4037
60		А16В 104.000-12	60	7000	3000	3010	серия 5.904-43	4932
61		А16В 104.000-13	60	5600	3750	3010	серия 5.904-43	4737
62		А16В 104.000-14	60	5100	4100	3010	серия 5.904-43	5467
63	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 105.000	25	2250	3900	3010	серия 5.904-43	2821
64		А16В 105.000-01	25	2400	3600	3010	серия 5.904-43	2794
65		А16В 105.000-02	25	2650	3300	3010	серия 5.904-43	2768
66		А16В 105.000-03	30	2500	4200	3010	серия 5.904-43	3367
67		А16В 105.000-04	30	2700	3900	3010	серия 5.904-43	3225
68		А16В 105.000-05	30	2700	3600	3010	серия 5.904-43	3277
69		А16В 105.000-06	40	3000	4700	3010	серия 5.904-43	3801
70		А16В 105.000-07	40	3200	4400	3010	серия 5.904-43	3898
71		А16В 105.000-08	40	3400	4150	3010	серия 5.904-43	3943
72		А16В 105.000-09	50	3000	5800	3010	серия 5.904-43	4512
73		А16В 105.000-10	50	3700	5100	3010	серия 5.904-43	4554
74		А16В 105.000-11	50	3750	4500	3010	серия 5.904-43	4505
75		А16В 105.000-12	60	3000	7000	3010	серия 5.904-43	5175
76		А16В 105.000-13	60	3750	5600	3010	серия 5.904-43	4620
77		А16В 105.000-14	60	4100	5100	3010	серия 5.904-43	5214
78	Бак прямоугольный для холодной и отепленной воды и рассола	А16В 106.000	25	2250	3900	3010	серия 5.904-43	2997
79		А16В 106.000-01	25	2400	3600	3010	серия 5.904-43	2923
80		А16В 106.000-02	25	2650	3300	3010	серия 5.904-43	2824
81		А16В 106.000-03	30	2500	4200	3010	серия 5.904-43	3385
82		А16В 106.000-04	30	2700	3900	3010	серия 5.904-43	3267
83		А16В 106.000-05	30	2900	3800	3010	серия 5.904-43	3258
84		А16В 106.000-06	40	3000	4700	3010	серия 5.904-43	4130
85		А16В 106.000-07	40	3200	4400	3010	серия 5.904-43	4000
86		А16В 106.000-08	40	3400	4150	3010	серия 5.904-43	4025
87		А16В 106.000-09	50	3000	5800	3010	серия 5.904-43	4870
88		А16В 106.000-10	50	3400	5100	3010	серия 5.904-43	4717
89		А16В 106.000-11	50	3750	4500	3010	серия 5.904-43	4483
90		А16В 106.000-12	60	3000	7000	3010	серия 5.904-43	5730
91		А16В 106.000-13	60	3750	5600	3010	серия 5.904-43	5388
92		А16В 106.000-14	60	4100	5100	3010	серия 5.904-43	5215

Технические требования к оборудованию

Бак проходит гидравлические испытания – емкость под заливом выдерживают 2 часа с простукиванием сварных швов. После испытания выполняют защиту от коррозии. Емкости оборудуют патрубками для заполнения и опорожнения сосуда с запорной арматурой. Устанавливаются указатели уровня, лестницы для обслуживания.

Tank gidravlik sinovlardan o’tadi-koyning ostidagi idish 2 soat davomida payvandlangan tikuvlarning tegishi bilan saqlanadi. Sinovdan so’ng korroziyadan himoya qilinadi. Tanklar idishni vana bilan to’ldirish va bo’shatish uchun quvurlar bilan jihozlangan. Belgilangan darajadagi ko’rsatkichlar, parvarishlash uchun narvonlar.
