Тушение пожара в Узбекистане с применением пены требует равномерной подачи специального состава для динамичного смешивания с водой. Бак пенообразователя серии 5.416-3 представляет емкость, в которую помещен эластичный сосуд с концентратом пены. Под давлением на стенки, состав направляется в смеситель под напором воды, через дозирующую шайбу.
Ko’pikni ishlatish bilan olovni o’chirish suv bilan dinamik aralashtirish uchun maxsus kompozitsiyani bir xil etkazib berishni talab qiladi. 5.416 — 3 seriyali ko’pikli idish ko’pikli konsentratli elastik idish joylashtirilgan konteynerni ifodalaydi. Devorlarga bosim ostida, kompozitsion suv bosimi ostida mikserga, o’lchash yuvish vositasi orqali yuboriladi.
Принцип действия бака дозатора для пенообразователя серии 5.416-3
Бак дозатор работает под давлением. Внутри установлен эластичный резервуар с концентратом. Запуская повысительный насос системы пожаротушения, поднимают давление в стальном баке. Сдавливающее усилие передается на эластичную стенку резервуара с концентратом. В дозатор подается концентрат, смешивающийся с водой.
Для контроля процесса бак дозатор для пенообразователя серии 5.416-3 имеет обвязку, состоящую:
- смеситель FMS;
- диафрагму дозирования;
- манометр;
- предохранительный клапан;
- обратный клапан.
Установлены краны на трубах дренажа, закачки концентрата, сброса давления в системе.
Технические характеристики системы пенообразования
| Наименование | Значение | |
|---|---|---|
| Рабочее давление, МПа | 0,6-1,6 | |
| Расчетное давление, МПа | 1,8 | |
| Пробное давление гидравлического испытания при изготовлении, МПа | 2 | |
| Рабочая температура, °С | 5-50 | |
| Расчетная температура стенки, °С | 20 | |
| Минимальная допустимая температура стенки сосуда, находящегося под расчетным давлением, °С | 5 | |
| Наименование рабочей среды | вода пенообразователь | |
| Характеристика рабочей среды | Класс опасности По ГОСТ 12.1.007 | 4 |
| Взрывоопасность | Нет | |
| Пожароопасность | Нет | |
| Прибавка для компенсации коррозии (эрозии), мм | 0 | |
| Вместимость, м3 | 0,2-12 | |
| Масса пустого сосуда, кг не более | 90-3500 | |
| Назначенный срок службы сосуда, лет | 25 | |
| Число циклов нагружения за назначенный срок службы | Не более 106 | |
| Группа сосуда по таблице 1 ГОСТ Р 52630-2012 | 1 | |
| Группа рабочей среды по ТР ТС 032/2013 | 2 | |
Классификация баков дозаторов серии 5.416-3
Баки дозаторы по конструкции бывают вертикального и горизонтального исполнения. В зависимости от расхода воды на тушение, стационарного узла или мобильного, выбирают систему из одного или нескольких баков хранения:
- Одинарный горизонтальный, объемом 1 000-12 000 л или вертикальный, емкостью 200-12 000 л.
- Сдвоенные или тройные вертикальные конструкции (х2), с каждым баком емкостью 200 – 12 000 л.
- Двойные или тройные баки-дозаторы в горизонтальном исполнении, каждый 1 000 -12 000 л.
- Цистерна, бак для хранения пенообразователя АЦ 40, горизонтальная, автомобильная.

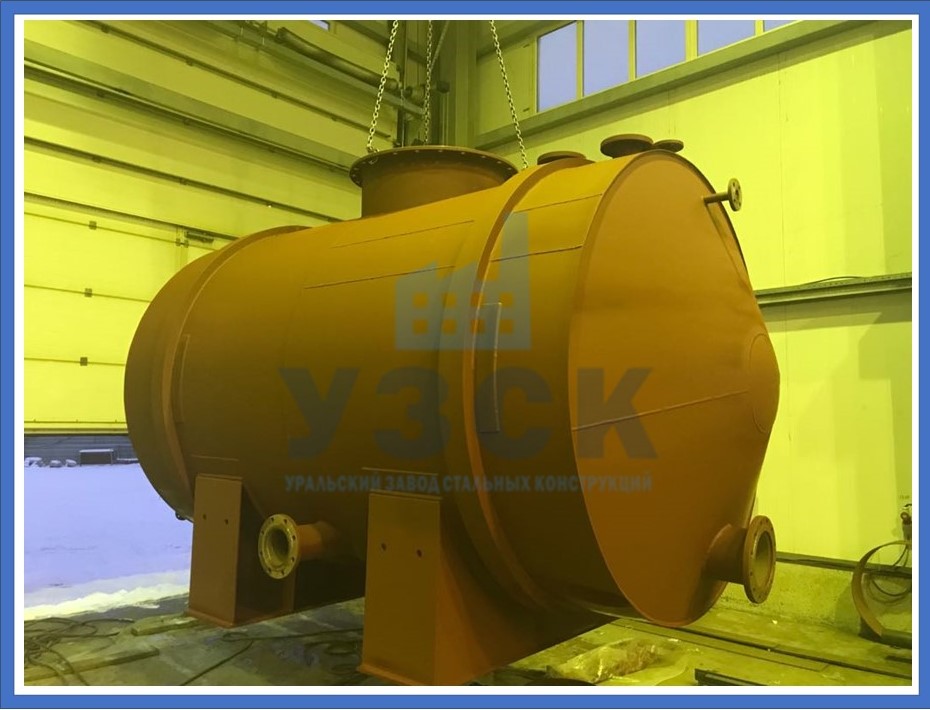

Производство баков пенообразователей серии 5.416-3 в Узбекистане
Все перечисленные виды баков, входящих в системы пожаротушения можно заказать на УЗСК. Мы изготавливаем емкостное оборудование, сосуды по стандарту ГОСТ Р 52630-2012.
Чтобы бак запаса пенообразователя купить по выгодной цене в компании УЗСК, нужно ознакомиться с условиями продаж на сайте производителя. Стоимость единицы оборудования будет ниже при заказе нескольких изделий.
Yong’in o’chirish tizimiga kiritilgan tanklarning barcha turlari O’ZSKGA buyurtma berilishi mumkin. Mahsulotlar va etkazib beruvchilarning lentasini yanada aniqroq qurish uchun
«Uzsk» kompaniyasida qulay narxda sotib olish uchun ko’pikli agentni sotib olish uchun siz ishlab chiqaruvchining veb-saytidagi savdo shartlari bilan tanishishingiz kerak. Bir nechta mahsulotni buyurtma qilishda uskunalar birligining narxi past bo’ladi.
