Фильтр сетчатый дренажный используется для очистки и фильтрации газов и неоднородных жидкостей на предприятиях нефтеперерабатывающей отрасли, нефтебазах, АЗС. Их установка поможет предупредить засорение и защитить от повреждений твердыми элементами, которые могут входить в состав самих нефтепродуктов, которые подвергаются переработке. Уральский завод стальных конструкций в Узбекистане, находящийся, занимается производством емкостного и иного промышленного оборудования, в том числе изготовлением сетчатых дренажных фильтров СДЖ.
To’rli drenaj filtri neftni qayta ishlash sanoati korxonalarida, neft bazalarida, yoqilg’i quyish shoxobchalarida gazlar va heterojen suyuqliklarni tozalash va filtrlash uchun ishlatiladi. Ularning o’rnatilishi tiqilib qolishning oldini olishga yordam beradi va qayta ishlanayotgan neft mahsulotlarining bir qismi bo’lishi mumkin bo’lgan qattiq elementlar tufayli shikastlanishdan himoya qiladi. O‘zbekistonda joylashgan Ural po‘lat konstruksiyalari zavodi sig‘imli va boshqa sanoat uskunalari, shu jumladan SDJ to‘rli drenaj filtrlarini ishlab chiqarish bilan shug‘ullanadi.
Рабочие характеристики
Установка сетчатого дренажного жидкостного фильтра поможет оптимизировать рабочий процесс, снизив риск вероятности сбоев в работе нефтеперерабатывающего и другого оборудования. Он позволяет удалять из газов и жидкостей, проходящих очистку или переработку от частиц ржавчины, окалины, металлической стружки, а также прочих имеющиеся в них примесей размером от 0,2 мм.

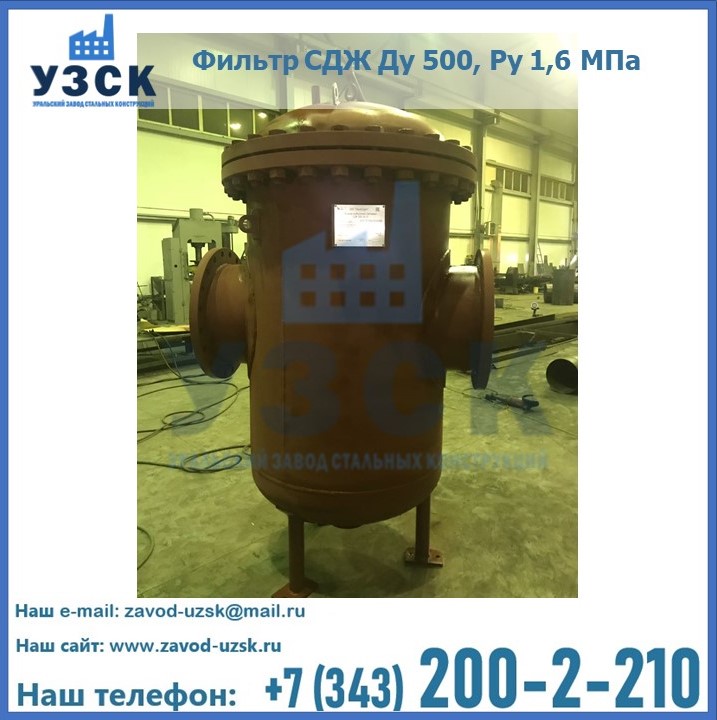

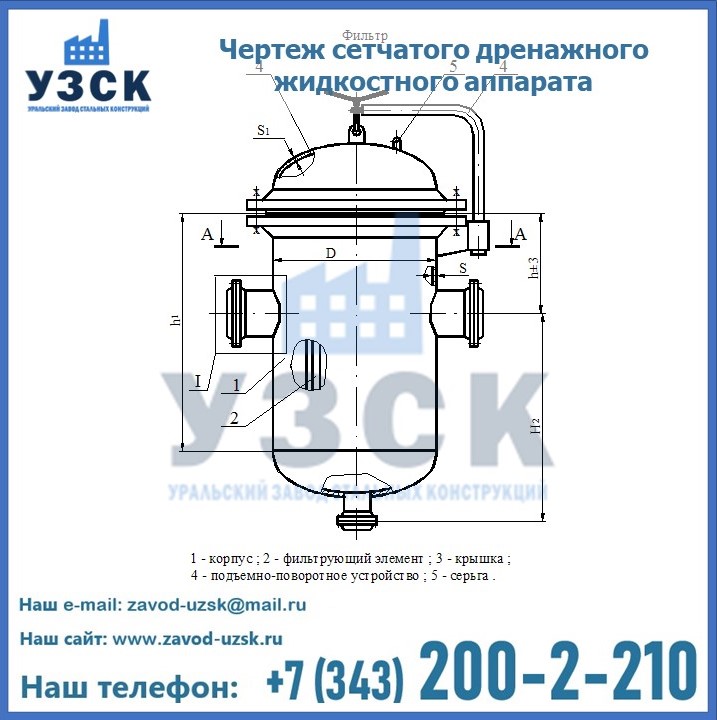

Он состоит из нескольких частей:
- корпуса;
- крышки корпуса;
- фильтра;
- серьги;
- подъемно-поворотного устройства.
Завод «УЗСК» в Узбекистане занимается производством сетчатых фильтров нескольких типов, каждый из которых отличается характеристиками основных элементов. Их основные различия состоят в:
- способе присоединения к трубопроводу (фланцевое, сварное, резьбовое);
- исполнении;
- величине рабочего давления (1,5 — 4 МПа);
- проходном диаметре (в пределах 50-700 мм).
Также фильтры СДЖ при эксплуатации зачастую подвергаются воздействию экстремальной температуры(-60 до +300 градусов). Мы предлагаем купить дренажное оборудование, изготовление которого происходит на производственных площадях Уральского завода стальных конструкций строго в соответствии с установленными стандартами качества (ГОСТ).
Различают следующие типоразмеры и варианты исполнения.

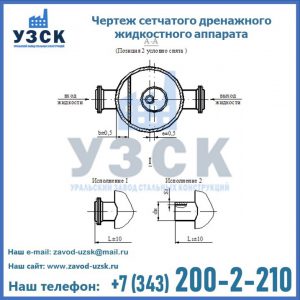

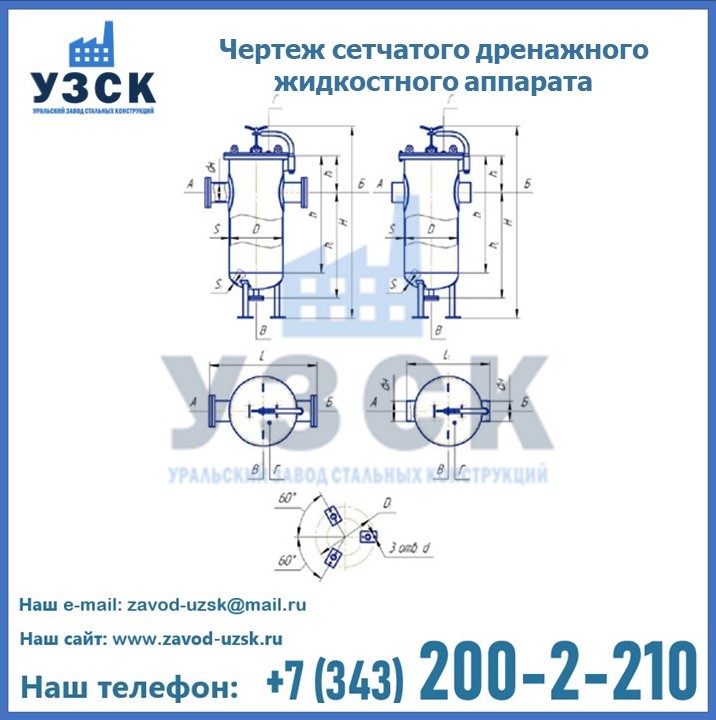

Таблица с основными техническими характеристиками
| Ду | 80 | 150 | 250 | 300 | 500 | 80 | 150 | ||
| Ру | 1,6 | 4,0 | |||||||
| D | 273 | 426 | 630 | 630 | 1028 | 273 | 426 | ||
| dh | 89 | 159 | 273 | 325 | 530 | 89 | 159 | ||
| h | 230 | 320 | 400 | 400 | 650 | 650 | 260 | 345 | |
| h1 | 465 | 770 | 1090 | 1090 | 1400 | 465 | 770 | ||
| h2 | 485 | 740 | 1040 | 1040 | 1215 | 455 | 715 | ||
| S | 7(6) | 9(8) | 10 | 10 | 14 | 7(6) | 10 | ||
| S1 | 6 | 8(6) | 10 | 10 | 14 | 8 | 10 | ||
| S2 | 5 | 6 | 10 | 10 | 14 | 8 | 12 | ||
| L | 730(720) | 1005(995) | 1255 | 1325 | 1920 | 760(750) | 1090 | ||
| L1 | 420(410) | 650(640) | 850 | 910 | 1360 | 420(410) | 650 | ||
| e | 19,5 (20,5) | 31,5(32,5) | 52 | 52 | 102,5 | 19,5(20,5) | 30,5 | ||
| b | 33(35) | 55(57) | 96 | 96 | 185 | 33(35) | 53 | ||
| Объем V, м3 | 0,03 | 0,11 | 0,41 | 0,41 | 1,45 | 0,03 | 0,14 | ||
| Поверхность фильтрации м2, не менее | 0,18 | 0,6 | 1,53 | 1,53 | 3,08 | 0,18 | 0,6 | ||
| Масса, кг | 1 исп. | 112(110) | 272(260) | 537 | 575 | 1620 | 165(163) | 390 | |
| 2 исп. | 96(94) | 234(222) | 475 | 482 | 1340 | 146(144) | 337 | ||

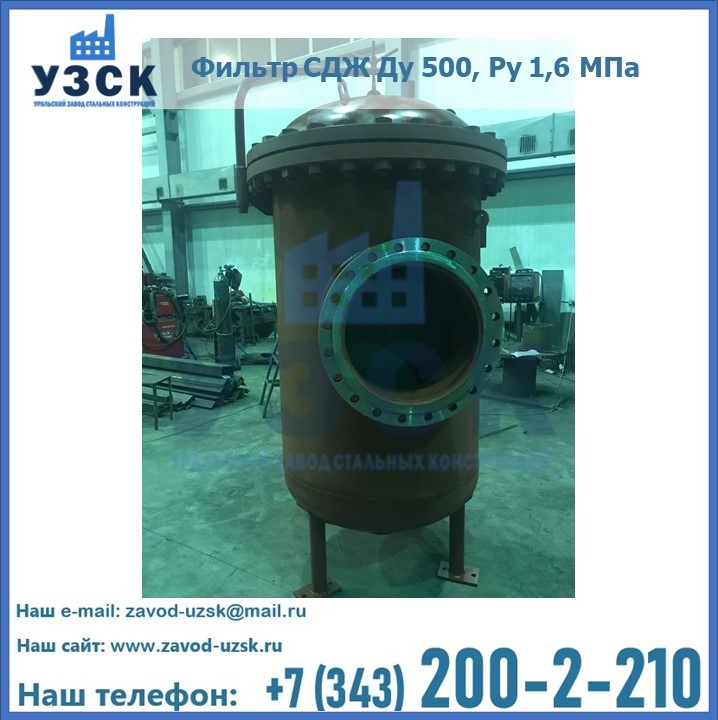

Устройство сетчатых дренажных жидкостных фильтров СДЖ

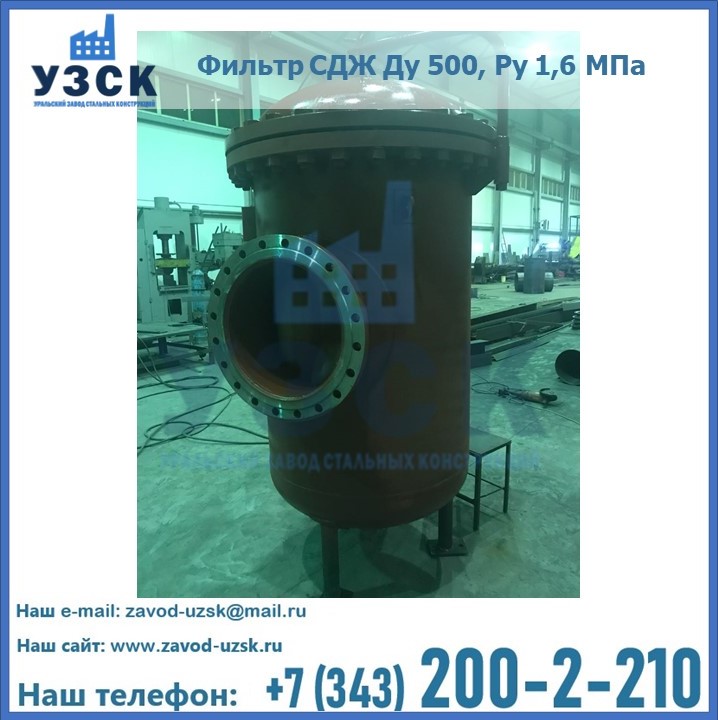

Изготовление дренажных фильтров СДЖ заводом УЗСК в Узбекистане
В зависимости от предполагаемых условий эксплуатации, а также типа трубопровода, к которому будет подключаться жидкостный сетчатый фильтр СДЖ, выбирается тип соединительных элементов. Это могут быть:
- ответные фланцы для фланцевого;
- патрубки для приварки для сварного;
- штуцеры для резьбового.
Уральский завод стальных конструкций осуществляет производство фильтров СДЖ различных типов монтажа необходимых параметров.
| ПАРАМЕТРЫ ШТУЦЕРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Наименование | Количество | Условный диаметр трубопровода, мм | ||||||||
| 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |||
| Диаметр корпуса аппарата, мм | |||||||||||
| 273 | 426 | 426 | 600 | 600 | 600 | 600 | 1000 | 1000 | |||
| А | Ввод жидкости | 1 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Б | Вывод жидкости | 1 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| В | Дренаж | 1 | 50 | 50 | 50 | 100 | 100 | 100 | 100 | 100 | 100 |
| Г | Воздушник | 1 | 20/М20х1,5 | ||||||||
У нас вы можете купить дренажные сетчатые фильтры, изготовленные из различных видов стали:
- с высокой степенью устойчивости к коррозии;
- углеродистой;
- низколегированной.
Выбор материала зависит от условий эксплуатации оборудования.

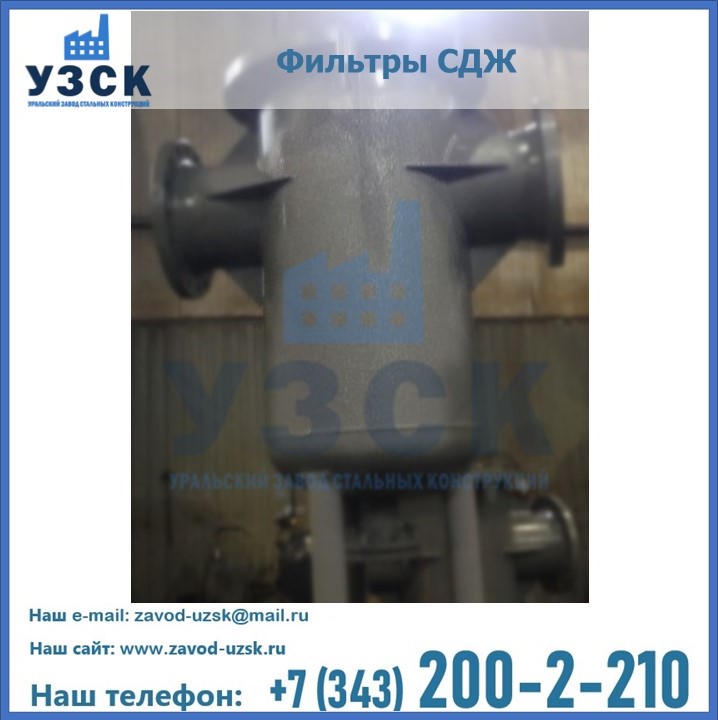

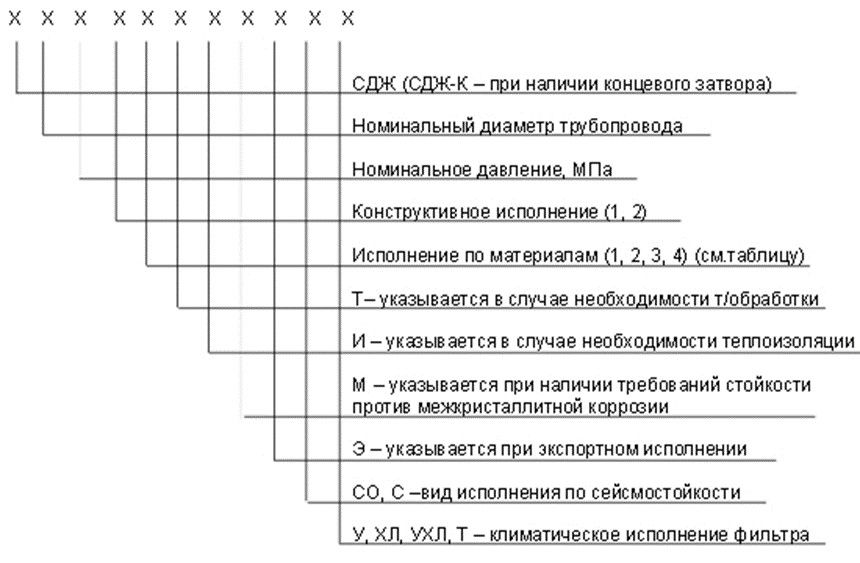

Они типичные обозначения, например: Фильтр СДЖ 250-1,6-1-2-С0-УХЛ. Значение аббревиатур и цифр расшифровывается следующим образом:
Плюсы фильтров СДЖ
Завод «УЗСК» в Узбекистане занимается производством качественных сетчатых жидкостных фильтров различного исполнения, а именно типа присоединения к трубопроводу, материалам и комплектации. У нас вы можете купить дренажное оборудование, изготовление которого происходит под жестким контролем всех деталей изделия, допуск малейшего брака исключен.
Преимуществ использования сетчатых дренажных фильтров таковы:
- способность работы в экстремальных условиях;
- устойчивость к коррозии и внешним воздействиям;
- надежность;
- прочность;
- высокий уровень защиты от примесей в системе;
- простота сборки и очистки;
- длительный срок эксплуатации.
