Фильтр ФИПа2-3,4-0,6 в Узбекистане эксплуатируется на объектах тепловой энергетики, таких как электростанции и котельные. Водопроводная и артезианская вода, применяемая для подпитки котлов и теплосетей закрытого типа, обладает высокой степенью жесткости, и использование такой воды без предварительной подготовки может пагубно сказаться на оборудовании, так как жесткая вода образует накипь. Для удаления накипеобразующих ионов Ca+ (кальция) и Mg+ (магния) следует использовать фильтры ФИПа 1 и 2 ступеней очистки, которые заменяют их на не образующие накипь ионы Na+ (натрия). В схеме водоподготовительных установок фильтры ФИПа2 3,4-0,6 расположены после фильтров ФИПа 1 ступени и служат для удаления катионов жесткости, которые проскочили через фильтры ФИПа-1.
В основе принципа работы ионитного фильтра лежит процесс натриевого катионирования, когда вода, проходя через засыпной материал фильтра (катионит) обогащается катионами натрия в обмен на катионы кальция и магния. Таким образом в параллельноточном фильтре ФИПа 2 ступени происходит смягчение обрабатываемой воды.
Фильтр ФИПа II ступени 3,4-0,6: базовые параметры
Маркировка | Фильтр параллельноточный ФИПа II 3,4-0,6 |
Производительность, м³/ч | 390 |
Давление условное, бар (МПа) | 6 (0,6) |
Вес, кг | 8740 |
Диаметр, м | 3,4 |
Высота, м | 4,5 |
Высота фильтрующего слоя, м | 1,1 |
Максимальная рабочая температура, оС | 40 |

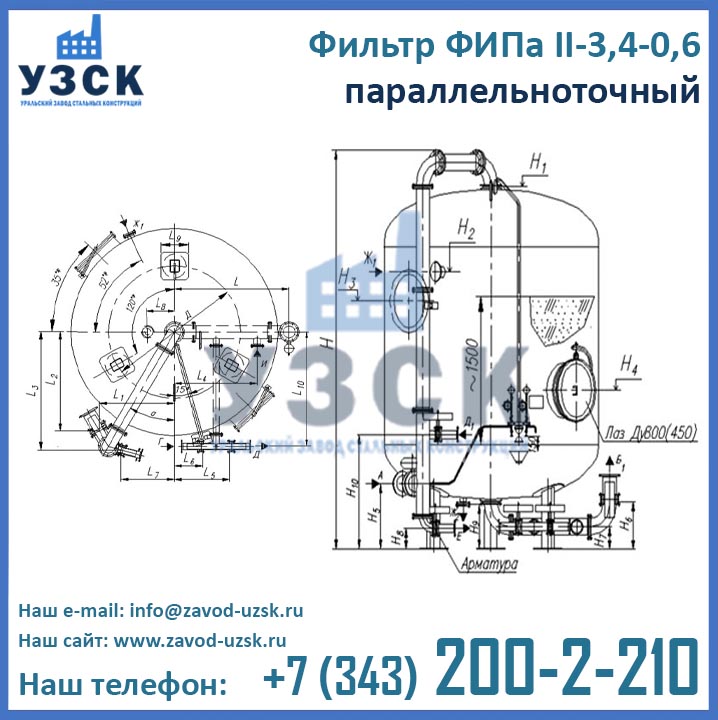

Конструкция и чертеж фильтра ФИПа 2 3,4-0,6
Основными элементами конструкции фильтра ФИПа-II 3,4-0,6 являются:
- Обечайка из стального листа, имеющая цилиндрическую форму
- Днища эллиптические, изготовленные методом штамповки и приваренные сверху и снизу обечайки
- Расположенные по центру эллиптических днищ фланцы для присоединения к трубопроводам обвязки
- Нижнее сборно-распределительное устройство
- Верхнее сборно-распределительное устройство
- Расположенный в верхней части обечайки люк для засыпки фильтрующего материала
- Расположенный в нижней части обечайки люк-лаз, который предназначен для монтажа внутренних частей, осмотра, обслуживания и ремонта фильтра
- Приваренные к нижнему эллиптическому днищу стальные опоры, необходимые для монтажа фильтра на фундамент.
Как Вы видите, строение Фильтров 1 и 2 ступени очистки идентично, но есть и отличия. Так, фильтр ФИПа 2 3,4-0,6 имеет несколько другую конструкцию нижнего распределительного устройства, имеющего большую площадь рабочей поверхности по сравнению с НРУ аналогичного фильтра I ступени очистки. Благодаря этому фильтры ФИПа-II имеют примерно в 2 раза большую производительность, чем фильтры ФИПа-I такого же типоразмера.
Как узнать стоимость и купить фильтр ФИПаII 3,4-0,6 в Узбекистане
Для заказа ионитного параллельноточного фильтра принято использовать следующее обозначение: ФИПа-2-3,4-0,6, где ФИПа – фильтр ионитный параллельноточный; 2 – 2 ступени очистки; 3,4 – диаметр корпуса фильтра 3,4 м (3400 мм); 0,6 – рабочее давление 0,6 МПа (6 кгс/см2).
Чтобы купить фильтр ФИПаII-3,4-0,6 в Узбекистане, отправьте запрос с его обозначением и необходимой комплектацией (фильтр ФИПа-2 без обвязки, ФИПа-2 с обвязкой) в отдел продаж завода УЗСК (производитель фильтров ФИПа). Если нужен фильтр с обвязкой, то укажите все необходимые вам комплектующие: трубопроводы, арматура, крепеж, контрольно-измерительные приборы, пробоотборники, крепеж, прокладки и т.д. Для отправки запроса Вы можете воспользоваться координатами завода, указанными в разделе «Контакты» или онлайн формой заказа внизу данной страницы.
