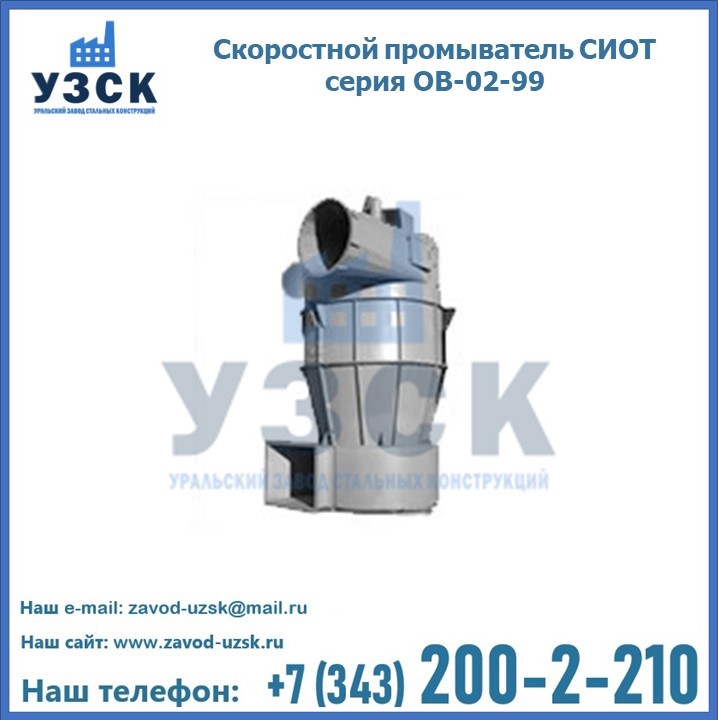

Циклоны-промыватели СИОТ (серия ОВ-02-99 выпуск 6) предназначены в Узбекистане для очистки запыленного воздуха средней степени. Как правило, устанавливается данный аппарат на вытяжных вентиляционных системах. Эксплуатационные свойства промывателя позволяют очищать воздушные потоки от пылевых частиц различных фракций, но недопустимо применение данного устройства для очистки от цементирующихся и волокнистых веществ.
Конструкция и технические характеристики промывателей СИОТ
Промыватели СИОТ являются прямоточными пылеуловителями для мокрой очистки. Очистка воздушных потоков такими устройствами представляет собой улавливание пылевых частиц, как с помощью смоченных стенок корпуса, на которые оседает часть отходов под действием центробежной силы, так и благодаря промывке воздуха водой, распространяемой в промывателе воздушным потоком.
Промыватель СИОТ состоит из следующих элементов:
Цилиндра, находящегося в корпусе аппарата;
Конического элемента;
Механизма раскрутки;
Системы водоснабжения, водооборота и фильтрации.
Производимые в Узбекистане ранее циклоны-промыватели ОВ-02-99 выпуск 2 имели более сложную конструкцию раскручивателя, чем у пылеуловителей СИОТ ОВ-02-99 выпуск 6, кроме того, более новая модель изготавливается с большим углом наклона днища, благодаря чему улучшается отхождение шлама. Помимо этого, СИОТ-6 имеет улучшенную раздачу воды по стенкам.Фильтрация мокрым способом через промыватель СИОТ начинается с поступления воды в пылеуловитель через нижний входной патрубок, а также, водяной поток подается на днище водораспределителя в верхнюю часть промывателя СИОТ. Частицы пыли остаются на стенках промывателя, смоченных водой, стекающей с водораспределительного кольца. Далее, как говорилось выше, воздушная масса дополнительно промывается водой, распыляемой посредством напора воздуха.
Технические характеристики промывателей СИОТ
Номер скоростного промывателя СИОТ | Диаметр входного патрубка, d,мм | Производительность, тыс. м3/час при скорости воздуха в круглом патрубке | Расход воды (мак., м3/час) | Расчетная нагрузка на строительные конструкции | |
---|---|---|---|---|---|
Vo=14 м/с | Vo=20 м/c | ||||
5 | 560 | 12,5 | 17,5 | 2,0 | 2,5 |
6 | 665 | 17,5 | 25,0 | 2,8 | 4,0 |
7 | 790 | 25,0 | 35,0 | 3,9 | 5,5 |
8 | 940 | 35,0 | 50,0 | 5,5 | 9,0 |
9 | 1120 | 50,0 | 70,0 | 7,7 | 14,0 |
10 | 1330 | 70,0 | 100,0 | 11,0 | 22,0 |
11 | 1590 | 100,0 | 140,0 | 15,5 | 32,0 |
12 | 1880 | 140,0 | 200,0 | 22,0 | 53,0 |
13 | 2240 | 200,0 | 280,0 | 31,0 | 95,0 |
Гидравлическое сопротивление промывателей СИОТ
Скорость воздуха в круглом сечении входного патрубка Vo, м/с | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
Гидравлическое сопротивление, Па | 795 | 900 | 1009 | 1117 | 1225 | 1333 | 1441 |

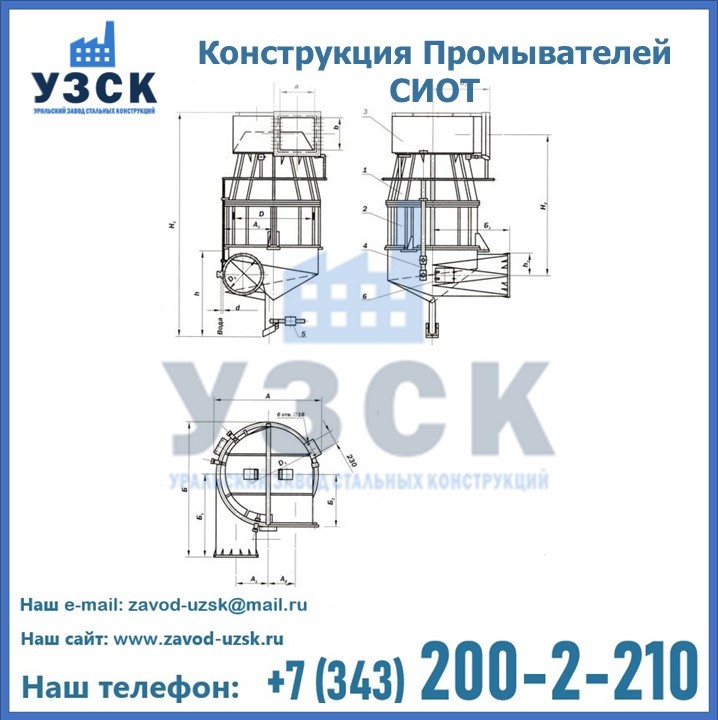

Габаритные параметры промывателей СИОТ
№ СИОТа | D | D1 | A | A1 | A2 | A3 | A4 | Б | Do | а | b |
---|---|---|---|---|---|---|---|---|---|---|---|
5 | 1344 | 1545 | 1590 | 448 | 366 | 784 | 180 | 1855 | 560 | 618 | 504 |
6 | 1596 | 1795 | 1800 | 532 | 435 | 910 | 180 | 2190 | 665 | 734 | 600 |
7 | 1896 | 2095 | 2095 | 632 | 517 | 1062 | 220 | 2590 | 790 | 870 | 711 |
8 | 2256 | 2515 | 2500 | 752 | 617 | 1251 | 230 | 3160 | 940 | 1036 | 846 |
9 | 2688 | 2945 | 2900 | 896 | 734 | 1470 | 230 | 3740 | 1120 | 1234 | 1008 |
10 | 3192 | 3450 | 3320 | 1064 | 872 | 1722 | 230 | 4415 | 1330 | 1465 | 1197 |
11 | 3792 | 3905 | 3800 | 1264 | 1036 | 2060 | 250 | 5260 | 1580 | 1741 | 1422 |
12 | 4512 | 4625 | 4520 | 1504 | 1231 | 2420 | 310 | 6220 | 1880 | 2072 | 1692 |
13 | 5400 | 5565 | 5420 | 1800 | 1475 | 2915 | 430 | 7450 | 2240 | 2480 | 2000 |
№ СИОТа | Б1 | Б2 | H1 | H2 | h | h1 | d | Масса, кг |
---|---|---|---|---|---|---|---|---|
5 | 1125 | 725 | 3170 | 1900 | 1295 | 367 | 25 | 755 |
6 | 1335 | 850 | 3660 | 2255 | 1445 | 430 | 25 | 1070 |
7 | 1585 | 947 | 4250 | 2674 | 1632 | 500 | 32 | 1440 |
8 | 1885 | 1200 | 4970 | 3161 | 1835 | 531 | 32 | 2300 |
9 | 2245 | 1347 | 5820 | 3758 | 1960 | 692 | 40 | 3150 |
10 | 2665 | 1655 | 6820 | 4465 | 2590 | 920 | 40 | 4500 |
11 | 3165 | 1945 | 8000 | 5033 | 3170 | 1002 | 50 | 5950 |
12 | 3765 | 2147 | 9430 | 6309 | 3650 | 1463 | 50 | 8700 |
13 | 4495 | 2739 | 11170 | 7526 | 4900 | 2380 | 50 | 14030 |
Особенности и принцип эксплуатации промывателей СИОТ
Промыватели СИОТ действуют по принципу кондиционеров, при этом, функционал данных устройств значительно шире. Такие аппараты способны не только охлаждать воздух, но и фильтровать поступивший в них воздух от частиц грязи и пыли, а затем возвращать очищенные воздушные потоки обратно в помещение.
Благодаря обработке воздуха промывателями СИОТ удается:
- получить чистый кислород без примесей и загрязнений;
- скапливать и устранять пыль и продукты переработки химических тяжёлых веществ (в том числе, металлов);
- очищать воздух в помещениях различной степени загрязнённости.
Промывателями СИОТ, как правило, оборудуют системы кондиционирования и агрегаты вытяжки воздуха. Главные преимущества такой техники — это высокие скорость очистки и коэффициент полезного действия устройства. Данные преимущества также связаны с принципом захвата пыли в данном приборе. В связи с тем, что частицы сухой пыли весят существенно меньше, чем смоченные водой, а скорость их движения достаточно медленная, требуется не допустить оседание пыли на поверхностях. Именно для этого пылеуловители СИОТ наделены такими важными свойствами, как скорость и мощность захвата частиц, достаточная для того, чтобы уловить пыль до ее соприкосновения с покрытиями.
Днище промывателей оборудовано с расчетом на то, чтобы оборот воздуха осуществлялся внутри прибора. То есть, загрязненные воздушные потоки попадают в систему очистки, обрабатываются там до состояния чистого кислорода и выводятся наружу.
Из-за простой конструкции и оптимальных параметров эксплуатации промыватель СИОТ удобен для использования и очень эффективен. Благодаря возможности установить выводной и вводной патрубки под любым углом, а не параллельно, увеличивается продуктивность агрегата. Удачным решением стало применение для очистки воды, позволяющей увлажнять, очищать и охлаждать обрабатываемую среду по потребности.
Эффективность СИОТов значительно понижается, а само устройство может повредиться, если использовать его для очистки сред, в которых имеются волокна тканей и прочие волокнистые материалы, сложные химические составляющие, или же, на объекте обработки ведутся работы связанные с цементированием.
Типы и маркировка промывателей СИОТ
Выпускается три типа промывателей СИОТ ОВ-02-99 :

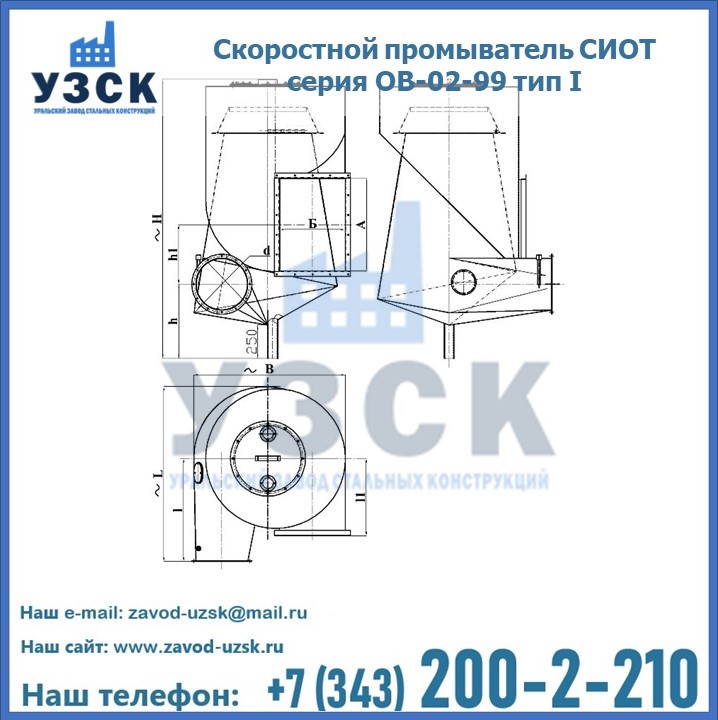

ТИП I (тип 1) – оборудован раскручивателем, который направляет выходящий из промывателя воздушный поток вниз. Пылеуловители с мокрым способом очистки типа I считаются максимально эффективными в случае, когда вентилятор установлен после промывателя и размещен в нижней части корпуса.
ТИП II (тип 2) – оснащен раскручивателем-улиткой.

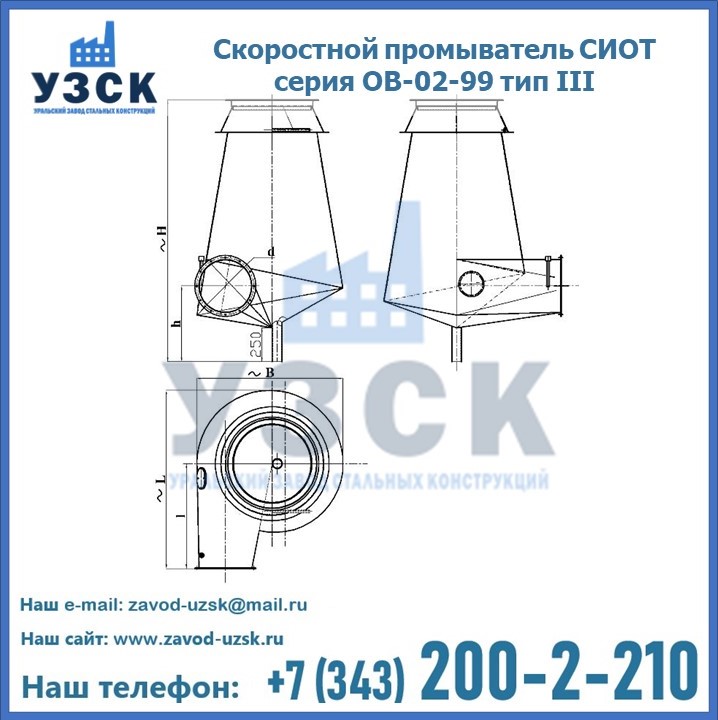

ТИП III (тип 3) – производится без раскручивателя, воздух из устройства выбрасывается вверх.
Основные технические характеристики и параметры
Промыватель СИОТ с раскручивателем, направляющим выходящий из циклона поток воздуха вниз | Производительность по воздуху м3/час | H | B | L | Масса, кг. | ||
---|---|---|---|---|---|---|---|
15 м/с | 18 м/с | 21 м/с | |||||
циклоны СИОТ-1 серия ОВ-02-99 тип 1 | 2550 | 3050 | 3550 | 1440 | 720 | 835 | 84 |
циклоны СИОТ-2 серия ОВ-02-99 тип 1 | 4200 | 5050 | 5900 | 1760 | 930 | 1070 | 135 |
циклоны СИОТ-3 серия ОВ-02-99 тип 1 | 6450 | 7750 | 9050 | 2100 | 1150 | 1325 | 225 |
циклоны СИОТ-4 серия ОВ-02-99 тип 1 | 9850 | 11250 | 13100 | 2470 | 1385 | 1595 | 321 |
циклоны СИОТ-5 серия ОВ-02-99 тип 1 | 13300 | 16000 | 18650 | 2905 | 1650 | 1900 | 574 |
циклоны СИОТ-6 серия ОВ-02-99 тип 1 | 18750 | 22500 | 26450 | 3385 | 1960 | 2260 | 817 |
циклоны СИОТ-7 серия ОВ-02-99 тип 1 | 26600 | 31900 | 37250 | 3965 | 2325 | 2680 | 1413 |
циклоны СИОТ-8 серия ОВ-02-99 тип 1 | 37500 | 45000 | 52500 | 4655 | 2765 | 3190 | 2025 |
циклоны СИОТ-9 серия ОВ-02-99 тип 1 | 53200 | 63800 | 74500 | 5485 | 3290 | 3800 | 3465 |
циклоны СИОТ-10 серия ОВ-02-99 тип 1 | 75000 | 90000 | 105000 | 6450 | 3910 | 4510 | 4843 |
циклоны СИОТ-11 серия ОВ-02-99 тип 1 | 106400 | 127700 | 149000 | 7600 | 4645 | 5360 | 8710 |
циклоны СИОТ-12 серия ОВ-02-99 тип 1 | 150000 | 180000 | 270000 | 8980 | 5525 | 6375 | 10425 |
Основные технические характеристики и параметры
Промыватель Промыватель СИОТ с раскручивателем улиткой | Производительность по воздуху м3/час | H | B | L | Масса, кг. | ||
---|---|---|---|---|---|---|---|
15 м/с | 18 м/с | 21 м/с | |||||
циклоны СИОТ-1 серия ОВ-02-99 тип 2 | 2550 | 3050 | 3550 | 1441 | 750 | 835 | 73 |
циклоны СИОТ-2 серия ОВ-02-99 тип 2 | 4200 | 5050 | 5900 | 1765 | 960 | 1070 | 110 |
циклоны СИОТ-3 серия ОВ-02-99 тип 2 | 6450 | 7750 | 9050 | 2108 | 1190 | 1325 | 201 |
циклоны СИОТ-4 серия ОВ-02-99 тип 2 | 9850 | 11250 | 13100 | 2475 | 1435 | 1595 | 283 |
циклоны СИОТ-5 серия ОВ-02-99 тип 2 | 13300 | 16000 | 18650 | 2910 | 1710 | 1900 | 542 |
циклоны СИОТ-6 серия ОВ-02-99 тип 2 | 18750 | 22500 | 26450 | 3396 | 2025 | 2260 | 693 |
циклоны СИОТ-7 серия ОВ-02-99 тип 2 | 26600 | 31900 | 37250 | 3968 | 2410 | 2680 | 1195 |
циклоны СИОТ-8 серия ОВ-02-99 тип 2 | 37500 | 45000 | 52500 | 4657 | 2865 | 3190 | 1700 |
циклоны СИОТ-9 серия ОВ-02-99 тип 2 | 53200 | 63800 | 74500 | 5491 | 3415 | 3800 | 2930 |
циклоны СИОТ-10 серия ОВ-02-99 тип 2 | 75000 | 90000 | 105000 | 6456 | 4050 | 4510 | 4070 |
циклоны СИОТ-11 серия ОВ-02-99 тип 2 | 106400 | 127700 | 149000 | 7605 | 4815 | 5360 | 7430 |
циклоны СИОТ-12 серия ОВ-02-99 тип 2 | 150000 | 180000 | 270000 | 8985 | 5725 | 6375 | 10170 |
Основные технические характеристики и параметры
Промыватель СИОТ без раскручивателя | Производительность по воздуху м3/час | H | B | L | Масса, кг. | ||
---|---|---|---|---|---|---|---|
15 м/с | 18 м/с | 21 м/с | |||||
промыватели СИОТ-1 серия ОВ-02-99 тип 3 | 2550 | 3050 | 3550 | 1304 | 687 | 835 | 44 |
промыватели СИОТ-2 серия ОВ-02-99 тип 3 | 4200 | 5050 | 5900 | 1585 | 882 | 1070 | 70 |
промыватели СИОТ-3 серия ОВ-02-99 тип 3 | 6450 | 7750 | 9050 | 1914 | 1092 | 1325 | 140 |
промыватели СИОТ-4 серия ОВ-02-99 тип 3 | 9850 | 11250 | 13100 | 2235 | 1312 | 1595 | 205 |
промыватели СИОТ-5 серия ОВ-02-99 тип 3 | 13300 | 16000 | 18650 | 2605 | 1562 | 1900 | 363 |
промыватели СИОТ-6 серия ОВ-02-99 тип 3 | 18750 | 22500 | 26450 | 3063 | 1857 | 2260 | 513 |
промыватели СИОТ-7 серия ОВ-02-99 тип 3 | 26600 | 31900 | 37250 | 3604 | 2204 | 2680 | 874 |
промыватели СИОТ-8 серия ОВ-02-99 тип 3 | 37500 | 45000 | 52500 | 4239 | 2624 | 3190 | 1248 |
промыватели СИОТ-9 серия ОВ-02-99 тип 3 | 53200 | 63800 | 74500 | 5001 | 3124 | 3800 | 2137 |
промыватели СИОТ-10 серия ОВ-02-99 тип 3 | 75000 | 90000 | 105000 | 5881 | 3704 | 4510 | 2951 |
промыватели СИОТ-11 серия ОВ-02-99 тип 3 | 106400 | 127700 | 149000 | 6935 | 4406 | 5360 | 5551 |
промыватели СИОТ-12 серия ОВ-02-99 тип 3 | 150000 | 180000 | 270000 | 8195 | 5241 | 6375 | 7723 |
Пример маркировки
Промыватель СИОТ-6:
- СИОТ — Свердловский институт охраны труда;
- 6 – идентификационный номер модели.
Область применения промывателей СИОТ в Узбекистане
Скоростные промыватели СИОТ по серии ОВ-02-99 применяются, как правило, на крупных промышленных и заготовительных производственных предприятиях, на которых, вследствие переработки сырья, образуются отходы в виде грязи и пыли мелких и средних фракций.
Если вы хотите приобрести качественное фильтрационное оборудование, соответствующее требования ГОСТ, обратитесь в УЗСК. На промыватели СИОТ установлена оптимальная цена. Стоимость оборудования формируется исходя из выбранной модели, габаритов, комплектации устройства и сферы применения. Заказать и купить скоростные промыватели СИОТ хорошего качества и со всеми необходимыми гарантиями можно на предприятии «УЗСК» в Узбекистане. Уральский Завод Стальных Конструкций производит и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс.
