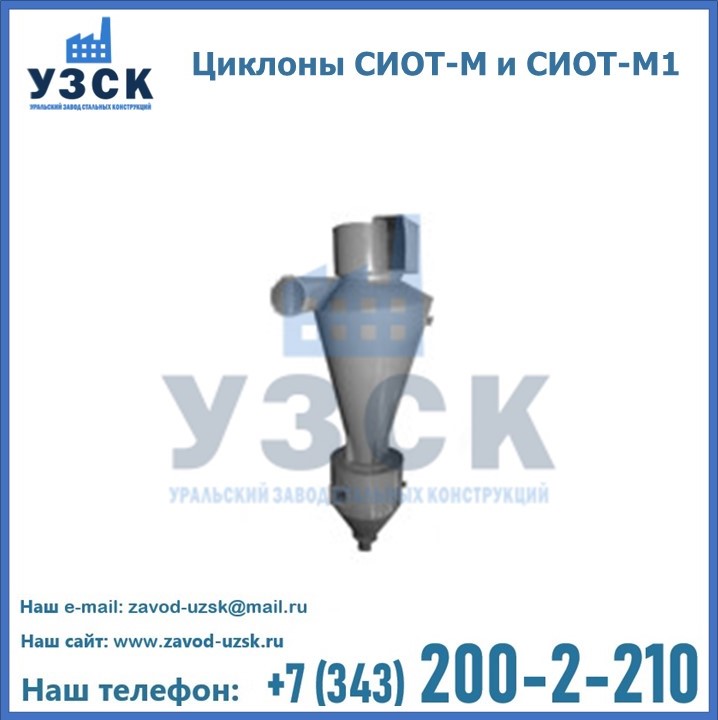

Циклоны СИОТ-М и СИОТ-М1 выполняют грубую и среднюю очистку газов от сухих неслипающихся и необразивных частиц. Эти модели разработаны на основе стандартных сухих пылеулавливающих циклонов СИОТ. За счет модернизации и усовершенствования они считаются более надежными, износостойкими, имеющими высокую производительность и максимальную эффективность, что доказано на практике посредством эксплуатации на производстве. Модернизированные циклоны фильтруют воздушные потоки, удаляя из них крупные и средние фракции мусора.
Конструкция и эксплуатационные особенности циклонов модернизированных СИОТ-М и СИОТ-М1 серии 5.907-1
Циклоны СИОТ-М и СИОТ-М1 (модернизированные) в базовой комплектации состоят из основного корпуса, оснащенного входным патрубком и выхлопной трубой, раскручивателем в форме улитки и бункером для накопления отфильтрованного мусора. Спецификой данных моделей циклонов считается треугольная форма патрубка, отличающаяся от стандартных моделей циклонов.
Пространство между емкостью для мусора и корпусом в циклоны версии СИОТ-М оборудовано глухой вставкой цилиндрической формы. За счет данного приспособления существенно снижается скорость движения воздуха и ограничивается повторный выброс пыли обратно в воздух. Из практического применения циклонов СИОТ-М следует, что уровень выноса пыли в сравнении с классическими аналогами снижается в 2-2,5 раза.
Циклоны СИОТ-М1 между накопителем и корпусом имеют закручиватель, благодаря которому удается разделить поток на две части. Основная масса воздушного потока подается в верхнюю часть фильтра, а оставшийся воздух переходит в нижний отдел циклона. Оптимальной скоростью газовоздушных потоков для данной модели циклонов считается V=15 м/с, при этом, температура потока не должна превышать 4000С, при таких условиях пылеулавливатель модернизированный способен показать максимальную эффективность.
Преимущества и специфика СИОТ-М и СИОТ-М1
По итогам исследовании и экспериментов, в ходе проверки АО ВНИИОТ ВЦСПС была установлена необходимость в разработке рекомендации по повышению эффективности и производительности пылеулавливающих циклонов СИОТ, а также предложены конструкционные решения двух модификаций данной модели: СИОТ-М (повышенной эффективности) и СИОТ-М1 (повышенных эффективности и производительности).
Модернизированная серия циклонов СИОТ 5.907-1 включает в себя еще три версии устройства большего диаметра (№–8, №-9, №–10). Необходимость обновить модельный ряд этими циклонами возникла в связи с тем, что улучшение структуры потока в модернизированных устройствах позволяет повысить эффективность очистки в аппаратах больших размеров.
Конструкция циклонов СИОТ 5.907-1 имеет ряд изменений, за счет которых упрощается процесс производства и повышается эффективность работы пылеулавливающего оборудования. Циклоны СИОТ-М и СИОТ-М1 модернизированы следующим образом:
- раскручиватель с винтовой крышкой заменен на раскручиватель в виде улитки;
- плоский щит полностью исключен из структуры устройства, так как данный вариант раскручивателя имеет более высокий коэффициент местного сопротивления, чем раскручиватель – улитка;
- уменьшена высота корпуса на 25-30%;
- увеличен диаметр пылевыпускного отверстия;
- укреплены стенки корпуса за счет увеличения толщины стенок корпуса с 2 мм до 3 мм.
Область применения циклонов СИОТ-М и СИОТ-М1 серии 5.907-1 в Узбекистане
Данные циклоны используются промышленными предприятиями в качестве элемента технологических линий. Применение циклонов серии 5.907-1 на металлургических, химических, нефтяных, энергетических, машиностроительных и прочих промышленных предприятиях в Узбекистане обеспечивает высокие показатели очистки газовоздушных потоков. Циклоны СИОТ модифицированные приспособлены для эффективной сухой очистке газов, образующихся при определенных технологических процессах (таких как сушка, обжиг, агломерация, сжигание топлива и прочее), а также аспирационного воздуха.
Производство и продажа циклонов СИОТ-М и СИОТ-М1 серии 5.907-1
Уральский Завод Стальных Конструкций в Узбекистане предлагает купить модернизированные циклоны СИОТ-М и СИОТ-М1 (серия 5.907-1) высокого качества и по выгодной цене. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, надежность и эффективность очистки воздуха, износостойкость и высокую производительность предлагаемого оборудования. Оборудование способно работать с воздушными потоками температурой до 4000С и обеспечить производительность обработки воздуха от 1500 до 26500 м3. Компания «УЗСК» производит и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой ресурс.

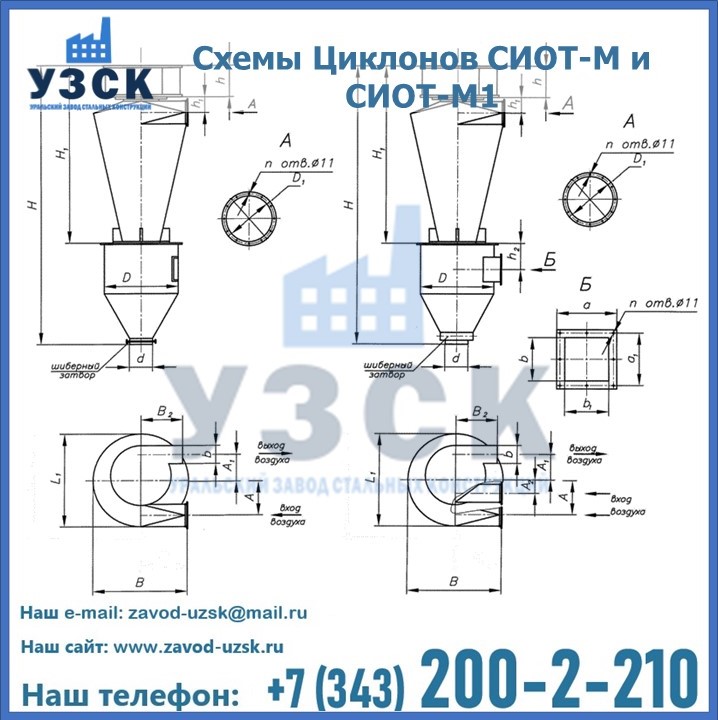

Технические характеристики циклонов сиот-м
| Наименование | Производительность по воздуху м3/ч | D, мм | Н, мм | D1, мм | d,мм | b, b1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| Циклон СИОТ-М №1 | 1500 | 703 | 2075 | 170 | 170 | — | 138 |
| Циклон СИОТ-М №2 | 3000 | 1015 | 2895 | 245 | 220 | — | 248 |
| Циклон СИОТ-М №3 | 4500 | 1242 | 3479 | 300 | 270 | — | 357 |
| Циклон СИОТ-М №4 | 6000 | 1428 | 3950 | 345 | 300 | — | 450 |
| Циклон СИОТ-М №5 | 7500 | 1593 | 4302 | 385 | 360 | — | 556 |
| Циклон СИОТ-М №6 | 8500 | 1698 | 4576 | 410 | 380 | — | 675 |
| Циклон СИОТ-М №7 | 10000 | 1943 | 4906 | 415 | 410 | — | 760 |
| Циклон СИОТ-М №8 | 12500 | 1015 | 5423 | 495 | 450 | — | 945 |
| Циклон СИОТ-М №9 | 15000 | 1242 | 5944 | 545 | 490 | — | 1125 |
| Циклон СИОТ-М №10 | 17500 | 1428 | 6334 | 585 | 530 | — | 1285 |
Технические характеристики циклонов сиот-м1
| Наименование | Производительность по воздуху м3/ч | D, мм | Н, мм | D1, мм | d,мм | b, b1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| Циклон СИОТ-М1 №1 | 2250 | 703 | 2075 | 170 | 170 | 136 | 143 |
| Циклон СИОТ-М1 №2 | 4500 | 1015 | 2895 | 245 | 220 | 195 | 257 |
| Циклон СИОТ-М1 №3 | 6750 | 1242 | 3479 | 300 | 270 | 240 | 370 |
| Циклон СИОТ-М1 №4 | 9000 | 1428 | 3950 | 345 | 300 | 275 | 468 |
| Циклон СИОТ-М1 №5 | 11250 | 1593 | 4302 | 385 | 360 | 307 | 578 |
| Циклон СИОТ-М1 №6 | 12750 | 1698 | 4576 | 410 | 380 | 328 | 690 |
| Циклон СИОТ-М1 №7 | 15000 | 1943 | 4906 | 415 | 410 | 355 | 780 |
| Циклон СИОТ-М1 №8 | 18750 | 1015 | 5423 | 495 | 450 | 395 | 962 |
| Циклон СИОТ-М1 №9 | 22500 | 1242 | 5944 | 545 | 490 | 435 | 1145 |
| Циклон СИОТ-М1 №10 | 26500 | 1428 | 6334 | 585 | 530 | 470 | 1310 |
